مقياس الزوايا (Goniometer) المصنوع من الفولاذ المقاوم للصدأ: دليل طبي شامل

يُعد مقياس الزوايا (Goniometer) أداة أساسية لا غنى عنها في مجال الطب، وخاصة في تخصصات جراحة العظام والعلاج الطبيعي. تُستخدم هذه الأداة الدقيقة لقياس مدى حركة المفاصل (Range of Motion - ROM) في الجسم، مما يوفر بيانات موضوعية وحاسمة لتقييم حالة المريض، تشخيص المشكلات، وتتبع التقدم العلاجي. عندما يتعلق الأمر بالدقة والمتانة والقدرة على التعقيم، يبرز مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ كخيار مفضل للمهنيين الطبيين.

يهدف هذا الدليل الشامل إلى تقديم نظرة معمقة حول مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ، بدءًا من تصميمه ومواده، مرورًا بتطبيقاته السريرية والجراحية، وصولًا إلى بروتوكولات الصيانة والتعقيم، ودوره المحوري في تحسين نتائج المرضى.

1. مقدمة ونظرة عامة شاملة

مقياس الزوايا، المشتق من الكلمتين اليونانيتين "gonia" (زاوية) و "metron" (قياس)، هو أداة بسيطة وفعالة تُستخدم لقياس الزوايا وتحديدها. في السياق الطبي، يُستخدم بشكل أساسي لقياس الزاوية التي يمكن للمفصل أن يتحرك فيها، سواء كان ذلك بشكل نشط (بواسطة المريض نفسه) أو سلبي (بمساعدة المعالج). تتيح هذه القياسات تقييمًا دقيقًا للوظيفة المفصلية وتحديد أي قيود أو اختلالات.

تاريخيًا، تطورت مقاييس الزوايا من أدوات بسيطة إلى أجهزة دقيقة، ومع التقدم في المواد، أصبح الفولاذ المقاوم للصدأ هو المادة القياسية للعديد من الأدوات الطبية، بما في ذلك مقياس الزوايا. يضمن الفولاذ المقاوم للصدأ ليس فقط المتانة وطول العمر، بل الأهم من ذلك، القدرة على تحمل عمليات التعقيم المتكررة دون تدهور، مما يجعله مثاليًا للاستخدام في البيئات السريرية والجراحية.

أهمية مقياس الزوايا في الممارسة الطبية:
* التشخيص الدقيق: يساعد في تحديد مدى القصور الوظيفي للمفصل.
* تخطيط العلاج: يوجه المعالجين في وضع خطط علاجية مخصصة.
* تتبع التقدم: يوفر بيانات موضوعية لتقييم فعالية العلاج بمرور الوقت.
* التوثيق القانوني: يدعم مطالبات التأمين والتقارير الطبية.
* البحث العلمي: أداة قياسية لجمع البيانات في الدراسات السريرية.

2. تعمق في المواصفات الفنية والآليات

2.1. التصميم والمواد: لماذا الفولاذ المقاوم للصدأ؟

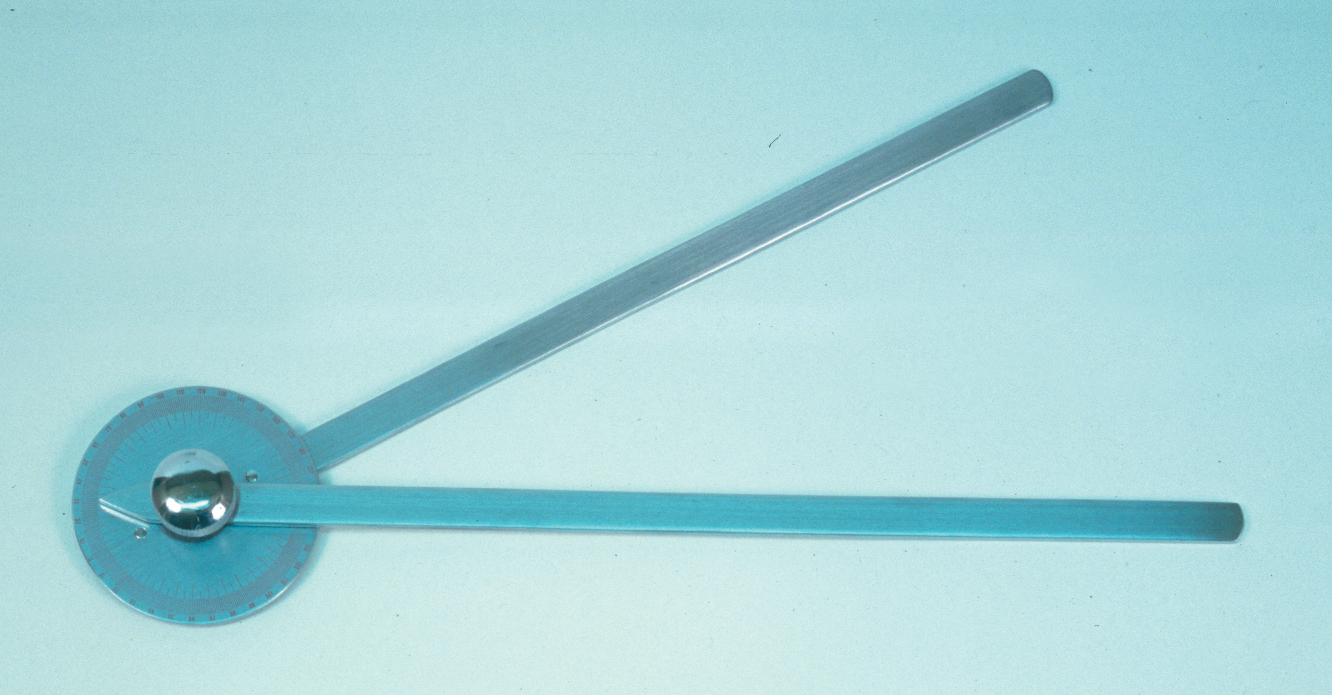

يتكون مقياس الزوايا العالمي النموذجي من ثلاثة مكونات رئيسية:
1. المحور (Fulcrum): وهو النقطة المركزية التي تدور حولها الأذرع، ويتم وضعها عادةً فوق محور دوران المفصل المراد قياسه.
2. الذراع الثابت (Stationary Arm): يبقى هذا الذراع ثابتًا بالنسبة للطرف القريب (البروكسمال) من المفصل.
3. الذراع المتحرك (Movable Arm): يتحرك هذا الذراع مع الطرف البعيد (الديستال) من المفصل.

يتم تزويد المحور بمقياس دائري مدرج بالدرجات (عادةً من 0 إلى 180 درجة أو 0 إلى 360 درجة)، مما يسمح بقراءة الزاوية بين الذراعين.

مزايا الفولاذ المقاوم للصدأ (Stainless Steel):
يُعد اختيار الفولاذ المقاوم للصدأ كمادة لمقاييس الزوايا أمرًا حاسمًا لعدة أسباب:

• مقاومة التآكل والصدأ: الفولاذ المقاوم للصدأ مقاوم للصدأ والبقع والتآكل، حتى عند تعرضه للمواد الكيميائية والسوائل الموجودة في البيئات الطبية.
• المتانة وطول العمر: يتميز بقوة شد عالية ومقاومة للتلف الميكانيكي، مما يضمن عمرًا طويلاً للأداة.
• سهولة التعقيم: يمكن تعقيمه بشكل فعال باستخدام طرق التعقيم القياسية (مثل الأوتوكلاف) دون أن يتأثر هيكله أو دقته، مما يجعله آمنًا للاستخدام المتكرر.
• الدقة والاستقرار: يوفر سطحًا أملسًا وصلبًا يضمن قراءات دقيقة ومستقرة.
• الجماليات: يحتفظ بمظهره اللامع والنظيف، مما يعكس الاحترافية.

الدرجات الشائعة للفولاذ المقاوم للصدأ المستخدمة في الأدوات الطبية:
* الفولاذ المقاوم للصدأ 304: الأكثر شيوعًا، يوفر مقاومة ممتازة للتآكل.
* الفولاذ المقاوم للصدأ 316: يحتوي على الموليبدينوم، مما يمنحه مقاومة أعلى للتآكل، خاصة في البيئات التي تحتوي على الكلوريد.

2.2. الميكانيكا الحيوية (Biomechanics) ومبادئ القياس

يعتمد استخدام مقياس الزوايا على فهم عميق للميكانيكا الحيوية للمفاصل. كل مفصل في الجسم له محور دوران خاص به، والذي يجب أن يتوافق مع محور مقياس الزوايا للحصول على قياس دقيق.

مبادئ القياس:
* المحور (Axis of Rotation): يجب محاذاة محور مقياس الزوايا مع المحور التشريحي لدوران المفصل.
* الذراع الثابت (Stationary Arm): يجب محاذاته مع الجزء الثابت من الجسم (مثل عظم الفخذ عند قياس الركبة).
* الذراع المتحرك (Movable Arm): يجب محاذاته مع الجزء المتحرك من الجسم (مثل عظم الساق عند قياس الركبة).
* الوضع الصفري (Zero Position): يتم تحديد الوضع الطبيعي للمفصل كنقطة مرجعية (عادةً 0 درجة للامتداد الكامل).

يتم قياس مدى الحركة في مستويات مختلفة (السهمي، الأمامي، المستعرض) وتحديد الحركات مثل الانثناء (Flexion)، الامتداد (Extension)، التبعيد (Abduction)، التقريب (Adduction)، الدوران الداخلي (Internal Rotation)، والدوران الخارجي (External Rotation).

3. المؤشرات السريرية والاستخدامات الشاملة

يُعد مقياس الزوايا أداة متعددة الاستخدامات في مجموعة واسعة من السيناريوهات السريرية والجراحية.

3.1. التقييم العظمي (Orthopedic Assessment)

• التقييم قبل الجراحة: قياس مدى حركة المفصل الأساسي قبل أي تدخل جراحي لإنشاء خط أساس للمقارنة بعد الجراحة.
• التقييم بعد الجراحة: مراقبة مدى تعافي المفصل بعد الجراحة، وتحديد أي قيود في الحركة أو تطورات غير مرغوبة.
• تقييم العلاج الطبيعي: تتبع تقدم المريض خلال جلسات العلاج الطبيعي، وتعديل التمارين والتدخلات بناءً على القياسات الموضوعية.
• تشخيص الحالات المرضية:
  • التهاب المفاصل (Arthritis): تحديد مدى تأثير الالتهاب على حركة المفصل.
  • التصلبات (Contractures): قياس درجة التصلب في الأنسجة الرخوة حول المفصل.
  • ما بعد الكسور: تقييم استعادة الحركة بعد التئام الكسر.
  • إصابات الأنسجة الرخوة: تقييم القيود الناتجة عن إصابات الأربطة والأوتار.
• التوثيق والتقارير: تقديم بيانات موضوعية دقيقة لتقارير التأمين، التقارير القانونية، وتقييم الإعاقة.

3.2. التطبيقات السريرية والجراحية التفصيلية

على الرغم من أن مقياس الزوايا لا يُستخدم بشكل مباشر داخل الحقل الجراحي المعقم أثناء العملية، إلا أن دوره حاسم في مراحل ما قبل وما بعد الجراحة:

• جراحات استبدال المفاصل الكلي (Total Joint Arthroplasty):
  • قبل الجراحة: تقييم مدى حركة المفصل التالف لتحديد الأهداف الجراحية وتوقعات المريض.
  • بعد الجراحة: قياس مدى الحركة المستعادة لتقييم نجاح العملية وتوجيه برنامج إعادة التأهيل.
• إعادة بناء الرباط الصليبي الأمامي (ACL Reconstruction):
  • مراقبة استعادة الامتداد الكامل للركبة والانثناء بعد الجراحة، وهو أمر حيوي لنتائج وظيفية ممتازة.
• إصلاحات الكفة المدورة (Rotator Cuff Repairs):
  • تقييم مدى حركة الكتف قبل وبعد الجراحة لتحديد القيود وتتبع التقدم.
• تثبيت الكسور (Fracture Fixation):
  • مراقبة استعادة مدى الحركة الطبيعي للمفصل بعد إزالة التثبيت الجراحي أو الجبائر.
• جراحات تقويم العظام التصحيحية (Corrective Osteotomies):
  • تقييم تأثير الجراحة على محاذاة المفصل ومدى حركته.

3.3. تعليمات الاستخدام والتركيب

تتطلب القياسات الدقيقة باستخدام مقياس الزوايا تقنية قياسية وممارسة.

خطوات الاستخدام:
1. وضع المريض: يجب وضع المريض في وضع قياسي ومستقر لضمان اتساق القياسات. على سبيل المثال، لقياس انثناء الركبة، قد يُطلب من المريض الاستلقاء على ظهره.
2. تعريض المفصل: يجب كشف المفصل المراد قياسه بالكامل.
3. تحديد المعالم التشريحية: تحديد المعالم العظمية البارزة حول المفصل لتوجيه وضع مقياس الزوايا.
4. تثبيت الجزء القريب (البروكسمال): يجب تثبيت الجزء القريب من المفصل لمنع الحركة التعويضية.
5. محاذاة المحور: ضع محور مقياس الزوايا فوق محور دوران المفصل.
6. محاذاة الذراع الثابت: قم بمحاذاة الذراع الثابت مع الخط المرجعي التشريحي للجزء القريب من المفصل.
7. محاذاة الذراع المتحرك: قم بمحاذاة الذراع المتحرك مع الخط المرجعي التشريحي للجزء البعيد من المفصل.
8. قراءة القياس:
* مدى الحركة النشط (Active ROM): اطلب من المريض تحريك المفصل إلى أقصى مدى ممكن دون مساعدة. قم بقراءة الزاوية.
* مدى الحركة السلبي (Passive ROM): حرك المفصل بلطف إلى أقصى مدى ممكن مع مراعاة راحة المريض. قم بقراءة الزاوية.
9. التوثيق: سجل القياسات بدقة، بما في ذلك نوع الحركة (انثناء، امتداد، إلخ)، والطرف الذي تم قياسه (اليمين/اليسار)، ونوع مدى الحركة (نشط/سلبي).

نصائح لضمان الاتساق والدقة:
* استخدم دائمًا نفس الوضع القياسي للمريض.
* استخدم نفس المعالم التشريحية كمرجع.
* حافظ على ضغط ثابت عند وضع مقياس الزوايا.
* كرر القياسات عدة مرات للتأكد من الموثوقية.
* تجنب التحركات التعويضية من قبل المريض.

3.4. تحسين نتائج المرضى

البيانات الموضوعية التي يوفرها مقياس الزوايا لها تأثير مباشر على تحسين نتائج المرضى:

• وضع أهداف واقعية: تساعد القياسات الدقيقة الأطباء والمعالجين والمرضى على وضع أهداف واضحة وواقعية للعلاج وإعادة التأهيل.
• تحفيز المريض: عندما يرى المرضى تقدمًا ملموسًا في مدى حركتهم، فإن ذلك يزيد من تحفيزهم والتزامهم بالبرنامج العلاجي.
• تعديل خطط العلاج: تسمح القياسات المنتظمة بتعديل خطط العلاج بسرعة إذا لم يتم تحقيق التقدم المتوقع أو إذا ظهرت قيود جديدة.
• تحديد الحاجة للتدخلات: يمكن أن تشير القيود المستمرة في مدى الحركة إلى الحاجة إلى تدخلات إضافية، مثل التلاعب تحت التخدير (Manipulation Under Anesthesia) أو جراحة إطلاق الأنسجة الرخوة.
• ضمان التعافي الوظيفي: الهدف النهائي هو استعادة أقصى قدر من الوظيفة للمفصل، وتوفر قياسات مقياس الزوايا مقياسًا ملموسًا لهذا التعافي.

4. صيانة وبروتوكولات التعقيم

نظرًا لأن مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ غالبًا ما يُلامس جلد المرضى، فمن الأهمية بمكان اتباع بروتوكولات صارمة للتنظيف والتعقيم لمنع انتقال العدوى.

• التنظيف الفوري: بعد كل استخدام، يجب تنظيف مقياس الزوايا على الفور لإزالة أي بقايا عضوية أو سوائل الجسم.
  • الغسيل اليدوي: استخدم الماء والصابون أو منظف إنزيمي مع فرشاة ناعمة لإزالة الأوساخ.
  • الشطف: اشطف الأداة جيدًا بالماء المقطر لإزالة أي بقايا منظف.
  • التجفيف: جفف الأداة تمامًا لمنع بقع الماء.
• التعقيم (Sterilization): نظرًا لكونه مصنوعًا من الفولاذ المقاوم للصدأ، فإن مقياس الزوايا يتحمل طرق التعقيم الفعالة.
  • الأوتوكلاف (Autoclave): هي الطريقة المفضلة للتعقيم بالبخار تحت ضغط عالٍ ودرجة حرارة عالية (على سبيل المثال، 121 درجة مئوية لمدة 15-20 دقيقة عند 15 رطل لكل بوصة مربعة).
  • التعقيم الكيميائي (Chemical Sterilization): يمكن استخدام حلول التعقيم الكيميائية عالية المستوى (مثل الجلوتارالدهيد أو بيروكسيد الهيدروجين) وفقًا لتعليمات الشركة المصنعة، على الرغم من أن الأوتوكلاف يظل الخيار الأكثر شيوعًا وفعالية.
• التخزين: يجب تخزين مقياس الزوايا المعقم في عبوات معقمة أو في منطقة نظيفة وجافة لمنع التلوث.
• المعايرة (Calibration): على الرغم من أن مقاييس الزوايا المصنوعة من الفولاذ المقاوم للصدأ متينة، إلا أنه يجب فحصها بشكل دوري للتأكد من دقتها. يمكن أن تتأثر الدقة بالسقوط أو الاستخدام الخاطئ. يجب معايرتها أو استبدالها إذا لوحظ أي خلل.

5. المخاطر والآثار الجانبية وموانع الاستعمال

بشكل عام، يُعد استخدام مقياس الزوايا آمنًا جدًا، ولكن هناك بعض الاعتبارات:

5.1. المخاطر والآثار الجانبية

• قياسات غير دقيقة: الخطر الرئيسي هو الحصول على قراءات غير صحيحة بسبب سوء التقنية، أو عدم تحديد المعالم التشريحية بشكل صحيح، أو عدم تثبيت الجزء القريب من المفصل. يمكن أن يؤدي ذلك إلى تشخيص خاطئ أو خطط علاج غير فعالة.
• عدم راحة المريض: إذا تم تحريك المفصل بقوة زائدة أو في وجود ألم شديد، فقد يسبب ذلك عدم الراحة للمريض. يجب دائمًا احترام عتبة ألم المريض.
• خطر العدوى (ضئيل): إذا لم يتم تنظيف الأداة وتعقيمها بشكل صحيح، فهناك خطر نظري لانتقال العدوى، على الرغم من أن معظم استخدامات مقياس الزوايا لا تتضمن اختراق الجلد.

5.2. موانع الاستعمال (لاستخدام مقياس الزوايا لقياس مدى الحركة)

ليست هناك موانع لاستخدام الأداة نفسها، ولكن هناك حالات يُمنع فيها أو يُنصح بالحذر الشديد عند قياس مدى حركة المفصل:

• الكسور الحادة وغير المستقرة: قد يؤدي تحريك المفصل إلى تفاقم الكسر أو إزاحته.
• خلع أو خلع جزئي للمفصل غير مستقر: قد يؤدي تحريك المفصل إلى تفاقم عدم الاستقرار.
• ما بعد الجراحة مباشرة: في كثير من الحالات، تكون هناك قيود صارمة على مدى الحركة المسموح به بعد الجراحة لمنع تلف الإصلاحات الجراحية.
• التهاب حاد أو عدوى حول المفصل: قد يؤدي تحريك المفصل إلى زيادة الألم أو انتشار العدوى.
• ألم شديد لا يمكن تحمله: يجب عدم إجبار المريض على تحمل الألم الشديد أثناء القياس.
• تكون العظم المغاير (Heterotopic Ossification) أو التهاب العضلات المتعظم (Myositis Ossificans): قد يؤدي تحريك المفصل إلى تفاقم هذه الحالات.
• الخثرات الوريدية العميقة (Deep Vein Thrombosis - DVT): يجب تجنب تحريك الطرف المصاب لتجنب إطلاق الجلطة.

يجب على الأخصائي الطبي دائمًا إجراء تقييم سريري شامل قبل الشروع في قياس مدى حركة المفصل باستخدام مقياس الزوايا.

6. قسم الأسئلة الشائعة (FAQ)

1. ما هو مقياس الزوايا (Goniometer)؟

مقياس الزوايا هو أداة طبية تُستخدم لقياس مدى حركة المفاصل (ROM) في جسم الإنسان. يتكون عادةً من محور وذراع ثابت وذراع متحرك، مع مقياس مدرج بالدرجات.

2. لماذا يُفضل الفولاذ المقاوم للصدأ في مقياس الزوايا؟

يُفضل الفولاذ المقاوم للصدأ لمقاييس الزوايا بسبب متانته العالية، ومقاومته للتآكل والصدأ، وقدرته على تحمل عمليات التعقيم المتكررة في الأوتوكلاف دون أن يفقد دقته أو سلامته الهيكلية.

3. كيف يتم استخدام مقياس الزوايا لقياس مدى حركة المفصل؟

يتم وضع محور مقياس الزوايا فوق محور دوران المفصل، ويتم محاذاة الذراع الثابت مع الجزء القريب من المفصل، والذراع المتحرك مع الجزء البعيد. يُطلب من المريض تحريك المفصل (أو يتم تحريكه سلبًا)، وتُقرأ الزاوية من المقياس.

4. ما هي الأجزاء الرئيسية لمقياس الزوايا؟

الأجزاء الرئيسية هي: المحور (نقطة الدوران)، الذراع الثابت (الذي يبقى ثابتًا)، والذراع المتحرك (الذي يتحرك مع المفصل)، بالإضافة إلى المقياس الدائري المدرج بالدرجات.

5. ما هي التطبيقات السريرية لمقياس الزوايا؟

تشمل التطبيقات السريرية تقييم مدى حركة المفصل قبل وبعد الجراحة، ومراقبة تقدم المريض في العلاج الطبيعي، وتشخيص القيود المفصلية الناتجة عن التهاب المفاصل أو الإصابات، وتوثيق الإعاقة.

6. هل يمكن استخدام مقياس الزوايا في البيئة الجراحية؟

بينما لا يُستخدم مقياس الزوايا عادةً أثناء الجراحة مباشرة، إلا أنه يلعب دورًا حيويًا في التقييمات قبل وبعد الجراحة لتحديد خط الأساس للوظيفة المفصلية وتتبع نتائج التدخل الجراحي.

7. كيف يتم تعقيم مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ؟

يتم تعقيمه عادةً باستخدام الأوتوكلاف (التعقيم بالبخار تحت ضغط عالٍ ودرجة حرارة عالية) بعد تنظيفه جيدًا بالماء والصابون أو المنظفات الإنزيمية.

8. ما هي أهمية قياس مدى حركة المفصل للمريض؟

يساعد قياس مدى حركة المفصل في وضع أهداف علاجية واقعية، وتحفيز المريض من خلال إظهار التقدم، وتعديل خطط العلاج حسب الحاجة، وضمان استعادة الوظيفة المفصلية المثلى.

9. ما هي الأخطاء الشائعة عند استخدام مقياس الزوايا؟

تشمل الأخطاء الشائعة عدم تحديد المعالم التشريحية بشكل صحيح، وعدم محاذاة محور مقياس الزوايا بشكل دقيق مع محور المفصل، وعدم تثبيت الجزء القريب من المفصل، والسماح بحركات تعويضية من قبل المريض.

10. هل هناك أي موانع لاستخدام مقياس الزوايا؟

لا توجد موانع لاستخدام الأداة نفسها، ولكن هناك موانع لقياس مدى حركة المفصل في حالات معينة مثل الكسور الحادة غير المستقرة، والخلع المفصلي، والالتهابات الحادة، والألم الشديد، أو القيود ما بعد الجراحة.

11. كم مرة يجب معايرة مقياس الزوايا؟

على الرغم من متانته، يُنصح بفحص مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ بشكل دوري (على سبيل المثال، سنويًا أو حسب سياسة المنشأة) للتأكد من دقة المقياس والتحقق من عدم وجود أي تلف قد يؤثر على وظيفته.

12. ما الفرق بين قياس مدى الحركة النشط والسلبي؟

مدى الحركة النشط (Active ROM): هو مدى الحركة الذي يمكن للمريض تحقيقه بنفسه باستخدام قوة عضلاته.
مدى الحركة السلبي (Passive ROM): هو مدى الحركة الذي يمكن للمعالج تحقيقه للمفصل دون مساعدة المريض، غالبًا ما يكون أكبر من مدى الحركة النشط.

يظل مقياس الزوايا المصنوع من الفولاذ المقاوم للصدأ أداة لا غنى عنها في ترسانة أخصائيي الرعاية الصحية، حيث يوفر الدقة والمتانة والموثوقية اللازمة لتقييم مدى حركة المفاصل بشكل فعال، مما يساهم بشكل كبير في التشخيص الدقيق، وتخطيط العلاج، وتحقيق أفضل النتائج للمرضى.
