نظام التورنiquet الهوائي (كفة واحدة / كفتين): دليل طبي شامل

يُعد نظام التورنiquet الهوائي أداة لا غنى عنها في جراحة العظام والعديد من التخصصات الجراحية الأخرى، حيث يوفر حقلًا جراحيًا خاليًا من الدم، مما يعزز الرؤية الجراحية ويقلل من فقدان الدم. هذا الدليل الشامل سيتعمق في كل جوانب هذا الجهاز الحيوي، من تصميمه ومواده إلى تطبيقاته السريرية المعقدة، مع التركيز على الميكانيكا الحيوية، بروتوكولات الصيانة، وتحسين نتائج المرضى.

1. مقدمة ونظرة عامة شاملة

نظام التورنiquet الهوائي هو جهاز طبي مصمم لضغط الأنسجة الرخوة في أحد الأطراف بشكل مؤقت، مما يؤدي إلى انسداد تدفق الدم الشرياني والوريدي إلى المنطقة الواقعة تحت الكفة. الهدف الأساسي هو إنشاء حقل جراحي "عديم الدم" (bloodless field)، مما يتيح للجراح رؤية أوضح للأنسجة والهياكل التشريحية، ويقلل من فقدان الدم أثناء العملية، وبالتالي يقلل من الحاجة إلى نقل الدم.

تتوفر أنظمة التورنiquet الهوائية عادةً بتكوين كفة واحدة أو كفتين. يتم استخدام نظام الكفة الواحدة بشكل شائع في معظم الإجراءات، بينما يوفر نظام الكفتين مرونة إضافية، خاصة في حالات الإنعاش الإقليمي أو عندما تكون هناك حاجة لتغيير موضع الكفة دون فقدان السيطرة على تدفق الدم. إن الاستخدام الدقيق والآمن للتورنiquet الهوائي أمر بالغ الأهمية لسلامة المريض والنجاح الجراحي.

2. تعمق في المواصفات التقنية والآليات

2.1. التصميم والمواد

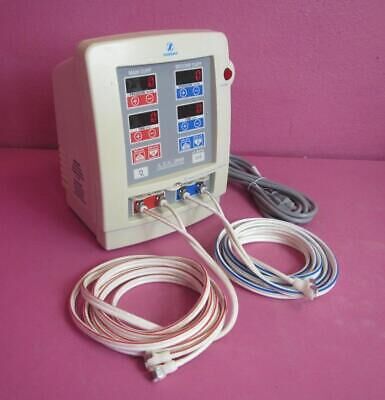

تتكون أنظمة التورنiquet الهوائية الحديثة من وحدة تحكم متطورة وكفات قابلة للنفخ مصممة بدقة.

أ. وحدة التحكم (Control Unit)

• المكونات الأساسية:
  • معالج دقيق (Microprocessor-controlled): يضمن دقة عالية في التحكم بالضغط ومراقبة الوقت.
  • مستشعرات الضغط (Pressure Sensors): لقياس الضغط داخل الكفة بدقة وتوفير تغذية راجعة مستمرة.
  • نظام الإنذار (Alarm System): يشمل إنذارات للضغط المرتفع/المنخفض، تسرب الكفة، انتهاء الوقت المحدد، انخفاض البطارية، وأخطاء النظام.
  • مصدر الطاقة: يعمل بالتيار المتردد مع بطارية احتياطية لضمان استمرارية التشغيل أثناء انقطاع التيار الكهربائي.
  • واجهة المستخدم: شاشة عرض رقمية واضحة وأزرار تحكم سهلة الاستخدام لضبط الضغط والوقت.
• المواد: عادة ما تكون مصنوعة من بلاستيك متين عالي الجودة ومعدن مقاوم للصدأ، مما يضمن المتانة وسهولة التنظيف.

ب. الكفات (Cuffs)

• الأنواع:
  • كفة واحدة (Single Cuff): تُستخدم لتطبيق الضغط على منطقة واحدة من الطرف.
  • كفتين (Dual Cuff): تتيح تطبيق ضغطين مستقلين على منطقتين مختلفتين، مفيدة في تقنيات التخدير الموضعي الوريدي (Bier Block) أو لتغيير موضع الكفة.
• المواد:
  • النسيج الخارجي: نايلون عالي الجودة أو مواد مركبة مقاومة للتلف وسهلة التنظيف.
  • المثانة الداخلية (Bladder): مطاط طبي (خالي من اللاتكس لتجنب الحساسية) أو سيليكون طبي، مصمم لتحمل الضغوط العالية وتوزيعها بالتساوي.
• التصميم:
  • الأحجام: تتوفر بمجموعة واسعة من الأحجام لتناسب مختلف الأطراف (الذراع، الساعد، الفخذ، الساق) ومختلف أحجام المرضى (الأطفال، البالغين، السمنة).
  • الشكل: تصميم مخروطي أو مستقيم لضمان ملاءمة محكمة ومنع التجعد.
  • الإغلاق: شريط فيلكرو قوي لسهولة التطبيق والإزالة والتعديل.
  • الاستخدام: كفات قابلة لإعادة الاستخدام (تتطلب تعقيمًا) أو كفات تستخدم لمرة واحدة (لتقليل خطر التلوث).

ج. الأنابيب والموصلات (Tubing and Connectors)

• أنابيب مرنة ومقاومة للالتواء، مصممة لتوصيل الهواء بين وحدة التحكم والكفة بأمان.
• موصلات سريعة وآمنة لضمان عدم تسرب الهواء وسهولة التوصيل والفصل.

2.2. الميكانيكا الحيوية (Biomechanics)

فهم الميكانيكا الحيوية لتطبيق التورنiquet أمر بالغ الأهمية لتقليل المضاعفات وزيادة الفعالية.

• آلية العمل: يقوم التورنiquet بضغط الأنسجة الرخوة، مما يؤدي إلى انسداد الأوعية الدموية الشريانية والوريدية. يجب أن يكون الضغط كافيًا لإيقاف تدفق الدم الشرياني بالكامل.
• تحديد ضغط انسداد الطرف (Limb Occlusion Pressure - LOP):
  • يُعد LOP هو الحد الأدنى للضغط المطلوب لإيقاف تدفق الدم في طرف معين.
  • يتم تحديده بشكل فردي لكل مريض بناءً على:
    • محيط الطرف: الأطراف الأكبر تتطلب ضغطًا أعلى.
    • ضغط الدم الانقباضي للمريض: يجب أن يكون ضغط التورنiquet أعلى من ضغط الدم الانقباضي.
    • شكل الكفة وعرضها: الكفات الأعرض توزع الضغط على مساحة أكبر، مما قد يتطلب ضغطًا أقل.
    • عمر المريض وحالته الصحية.
  • توصي الإرشادات الحديثة باستخدام LOP كمرجع، ثم إضافة هامش أمان (مثلاً، LOP + 40-70 مم زئبق) لتحديد ضغط التورنiquet الفعلي، بدلًا من استخدام ضغط ثابت.
• تأثيرات على الأنسجة:
  • نقص التروية (Ischemia): الحرمان من الأكسجين والمغذيات يؤثر على الخلايا العصبية والعضلية.
  • ضغط الأعصاب (Nerve Compression): يمكن أن يؤدي الضغط المباشر على الأعصاب إلى إصابة عصبية مؤقتة أو دائمة إذا كان الضغط مرتفعًا جدًا أو لفترة طويلة.
  • تلف العضلات (Muscle Damage): خلايا العضلات حساسة لنقص التروية.
  • وقت التورنiquet (Tourniquet Time): يجب أن يكون وقت تطبيق التورنiquet أقصر ما يمكن. توصي معظم الإرشادات بألا يتجاوز 90-120 دقيقة للطرف العلوي و 120-150 دقيقة للطرف السفلي، مع فترات راحة للتروية إذا لزم الأمر في الإجراءات الطويلة.
• أهمية التحكم الدقيق بالضغط: يقلل الضغط الدقيق من مخاطر إصابة الأنسجة مع الحفاظ على حقل جراحي عديم الدم.

3. دواعي الاستعمال السريرية والاستخدامات المكثفة

3.1. التطبيقات الجراحية التفصيلية

يُستخدم التورنiquet الهوائي في مجموعة واسعة من الإجراءات الجراحية، خاصة تلك التي تتطلب دقة عالية وحقلًا جراحيًا خاليًا من الدم.

• جراحة العظام (Orthopedic Surgery):
  • إصلاح الكسور: تثبيت الكسور في الأطراف (الساعد، الساق، الفخذ).
  • تنظير المفاصل (Arthroscopy): تنظير الركبة، الكتف، الكاحل، والمعصم.
  • استبدال المفاصل: استبدال مفصل الركبة أو الورك (في بعض الحالات).
  • إصلاح الأوتار والأربطة: إصلاح وتر العرقوب، أربطة الركبة.
  • جراحة اليد والقدم: إصلاح الأوتار، الأعصاب، الأوعية الدموية، وإجراءات العظام الصغيرة.
  • إزالة الأورام: استئصال الأورام من الأنسجة الرخوة والعظام في الأطراف.
• الجراحة التجميلية والترميمية (Plastic and Reconstructive Surgery):
  • إجراءات السديلة (Flap Procedures): نقل الأنسجة، حيث يكون التحكم في النزيف أمرًا بالغ الأهمية.
  • جراحة الميكروسكوب (Microsurgery): تتطلب دقة متناهية.
• جراحة الأوعية الدموية (Vascular Surgery): في بعض الإجراءات التي تتطلب التحكم المؤقت في تدفق الدم.
• مبادئ عامة:
  • تحسين الرؤية الجراحية: يقلل من النزيف الذي قد يحجب الهياكل التشريحية المهمة.
  • تقليل فقدان الدم: يقلل من الحاجة إلى نقل الدم، مما يقلل من مخاطر التفاعلات السلبية.
  • تقصير وقت الجراحة: الرؤية الواضحة تسمح بإجراءات أسرع وأكثر كفاءة.

3.2. تعليمات التركيب والاستخدام (Fitting/Usage Instructions)

الاستخدام السليم للتورنiquet يتطلب اتباع خطوات دقيقة لضمان السلامة والفعالية.

• قبل الجراحة (Pre-operative):
  • تقييم المريض: مراجعة التاريخ الطبي للمريض بحثًا عن موانع الاستعمال.
  • قياس محيط الطرف: تحديد حجم الكفة المناسب.
  • تحديد LOP: باستخدام جهاز تحديد ضغط انسداد الطرف (LOP device) أو عن طريق حساب تقريبي بناءً على ضغط الدم ومحيط الطرف.
• وضع الكفة (Cuff Placement):
  • الموقع: توضع الكفة قريبة من الجذع قدر الإمكان من موقع الجراحة (عادةً في الجزء العلوي من الذراع أو الفخذ).
  • التطبيق السلس: يجب أن تكون الكفة ملفوفة بإحكام وبشكل متساوٍ حول الطرف، دون تجاعيد أو طيات.
  • التبطين (Padding): يُوصى بوضع حشوة ناعمة (مثل Stockinette أو قطن) تحت الكفة، خاصة الكفات الضيقة أو الصلبة، لحماية الجلد والأنسجة العصبية من الضغط المباشر والاحتكاك.
  • الكفة الواحدة مقابل الكفتين:
    • كفة واحدة: تستخدم في معظم الإجراءات.
    • كفتين: تستخدم في تقنيات التخدير الموضعي الوريدي (Bier Block) حيث يتم نفخ الكفة البعيدة أولاً، ثم الكفة القريبة بعد حقن المخدر. كما يمكن استخدامها لتغيير موضع الكفة إذا كانت الجراحة طويلة، حيث يتم نفخ الكفة الثانية قبل تفريغ الأولى.
• النفخ والتفريغ (Inflation/Deflation):
  • النفخ: يتم نفخ الكفة تدريجياً إلى الضغط المحدد مسبقاً (LOP + هامش أمان).
  • المراقبة: مراقبة لون الطرف، النبض، ووجود أي نزيف بعد النفخ للتأكد من انسداد تدفق الدم.
  • التفريغ: يتم تفريغ الكفة بسرعة في نهاية الإجراء لتقليل فترة نقص التروية.
• المراقبة أثناء العملية (Intraoperative Monitoring):
  • العلامات الحيوية للمريض: ضغط الدم، معدل ضربات القلب.
  • حالة الطرف: مراقبة أي علامات تدل على إصابة الأنسجة (تغير لون الجلد، التورم).
  • وقت التورنiquet: المراقبة الدقيقة للوقت المنقضي لتجنب تجاوز الحدود الآمنة.
• التوثيق (Documentation):
  • تسجيل ضغط التورنiquet، وقت النفخ والتفريغ، وحالة الطرف، وأي استجابات سلبية للمريض.

3.3. تحسين نتائج المرضى (Patient Outcome Improvements)

الاستخدام السليم للتورنiquet يساهم بشكل كبير في تحسين نتائج المرضى بعد الجراحة.

• تقليل فقدان الدم أثناء الجراحة: يؤدي إلى انخفاض معدلات نقل الدم، مما يقلل من المخاطر المرتبطة به.
• تحسين وضوح الحقل الجراحي: يتيح للجراح دقة أكبر في المناورات الجراحية، مما يقلل من خطر الأخطاء ويحسن جودة الإصلاحات.
• تقصير وقت الجراحة: الرؤية الواضحة والنزيف الأقل يمكن أن يقلل من مدة العملية.
• تقليل التورم والكدمات بعد الجراحة: قد يؤدي إلى تعافٍ أسرع وأكثر راحة للمريض.
• تحسين التئام الجروح: الحقل الجراحي النظيف والدقيق يساهم في التئام أفضل.

4. المخاطر والآثار الجانبية وموانع الاستعمال

على الرغم من فوائده العديدة، فإن استخدام التورنiquet الهوائي لا يخلو من المخاطر والآثار الجانبية، وهناك حالات معينة يُمنع فيها استخدامه.

4.1. المخاطر والآثار الجانبية (Risks/Side Effects)

• إصابة الأعصاب (Nerve Injury):
  • شلل التورنiquet (Tourniquet Paralysis): فقدان مؤقت أو دائم لوظيفة العصب.
  • اعتلال الأعصاب (Neuropraxia): الشكل الأكثر شيوعًا، وعادة ما يكون مؤقتًا.
  • الأسباب: ضغط مفرط، وقت طويل، وضع غير صحيح للكفة.
• تلف العضلات (Muscle Damage):
  • انحلال الربيدات (Rhabdomyolysis): انهيار الأنسجة العضلية بسبب نقص التروية الشديد والمطول.
• تلف الجلد والأنسجة الرخوة (Skin and Soft Tissue Damage):
  • التقرحات، البثور، الحروق الكيميائية (إذا تلامست المطهرات مع الجلد تحت الكفة).
  • نخر الجلد (Skin Necrosis) في حالات نادرة جداً.
• تجلط الدم والانصمام (Thrombosis/Embolism):
  • زيادة خطر تكون الجلطات الدموية بعد تفريغ التورنiquet، خاصة في المرضى المعرضين للخطر.
• ألم التورنiquet (Tourniquet Pain):
  • قد يشعر المريض بألم شديد تحت الكفة، حتى مع التخدير العام، خاصة بعد فترة طويلة.
• إصابة إعادة التروية (Reperfusion Injury):
  • يحدث عند إعادة تدفق الدم إلى الطرف بعد فترة نقص التروية، مما قد يؤدي إلى تلف الأنسجة بسبب الجذور الحرة والالتهاب.
• متلازمة الحيز (Compartment Syndrome):
  • نادراً ما تحدث كأثر مباشر للتورنiquet، ولكن قد تزداد المخاطر إذا لم يتم مراقبة الطرف بعناية بعد الجراحة.

4.2. موانع الاستعمال (Contraindications)

• أمراض الأوعية الدموية الطرفية الشديدة (Severe Peripheral Vascular Disease): قد يؤدي نقص التروية الإضافي إلى تفاقم الحالة.
• فقر الدم المنجلي (Sickle Cell Anemia): خطر حدوث أزمة منجلية بسبب نقص الأكسجة.
• جلطات الأوردة العميقة الحديثة (Recent DVT/PE): زيادة خطر الانصمام.
• العدوى الحادة في الطرف (Acute Infection in the Limb): قد يؤدي نشر العدوى أو تفاقمها.
• رضح الأنسجة الرخوة الواسع (Extensive Soft Tissue Trauma): حيث تكون إعادة التروية السريعة ضرورية.
• الأورام الخبيثة (Malignant Tumors): في بعض الحالات، قد يزيد من خطر انتشار الخلايا السرطانية.
• ارتفاع ضغط الدم غير المسيطر عليه (Uncontrolled Hypertension): خطر حدوث مضاعفات قلبية وعائية.
• الدوار الشديد (Severe Dizziness) أو الصداع النصفي (Migraine) بعد التورنiquet.

5. بروتوكولات الصيانة والتعقيم

الصيانة الدورية والتعقيم المناسب أمران حاسمان لضمان سلامة وفعالية نظام التورنiquet الهوائي.

• الفحوصات اليومية/قبل الاستخدام:
  • فحص وحدة التحكم للتأكد من سلامة الكابلات والموصلات والشاشة.
  • اختبار وظائف الإنذار الذاتي للنظام.
  • فحص الكفات والأنابيب بحثًا عن أي تلف، ثقوب، أو تشققات.
  • التأكد من أن نظام النفخ والتفريغ يعمل بشكل صحيح.
• تنظيف وحدة التحكم:
  • يجب مسح وحدة التحكم بانتظام باستخدام مطهر معتمد (مثل الكحول الإيثيلي أو مطهرات الأمونيوم الرباعية) بعد كل استخدام.
  • تجنب غمر الوحدة في السوائل أو استخدام المنظفات الكاشطة.
• العناية بالكفات:
  • الكفات القابلة لإعادة الاستخدام:
    • التنظيف: تنظيف الكفات يدويًا بالماء والصابون المعتدل، أو باستخدام منظفات إنزيمية، لإزالة الدم وسوائل الجسم.
    • التطهير: تطهير الكفات باستخدام محاليل مطهرة معتمدة (مثل الكحول أو محاليل الكلورهيكسيدين).
    • التجفيف: يجب تجفيف الكفات تمامًا قبل التخزين لمنع نمو البكتيريا.
    • الفحص: فحص دوري للكفة بحثًا عن أي علامات تآكل، ثقوب، أو تلف في شريط الفيلكرو أو المثانة الداخلية.
    • التعقيم: بعض الكفات قد تتطلب تعقيمًا بالبخار (Autoclave) أو تعقيمًا كيميائيًا باردًا وفقًا لتعليمات الشركة المصنعة.
  • الكفات التي تستخدم لمرة واحدة:
    • يجب التخلص منها بشكل صحيح بعد كل استخدام وفقًا للبروتوكولات الطبية للمخلفات الخطرة. لا يجوز إعادة استخدامها أبدًا.
• معايرة النظام (Calibration):
  • يجب معايرة نظام الضغط في وحدة التحكم بشكل دوري (عادةً سنويًا أو حسب توصيات الشركة المصنعة) بواسطة فني مؤهل لضمان دقة قراءات الضغط.
• التخزين:
  • تخزين وحدة التحكم والكفات في مكان جاف ونظيف وبعيد عن أشعة الشمس المباشرة ودرجات الحرارة القصوى.
  • تخزين الكفات بشكل مسطح أو معلقة لمنع التلف أو التشوه.

6. أسئلة شائعة (FAQ)

1. ما هو أقصى وقت آمن لاستخدام التورنiquet؟

لا يوجد وقت محدد عالميًا، ولكن الإرشادات العامة تشير إلى 90-120 دقيقة للطرف العلوي و 120-150 دقيقة للطرف السفلي كحد أقصى. بعد هذه الفترة، يُوصى بتفريغ التورنiquet لمدة 10-15 دقيقة لإعادة التروية قبل إعادة النفخ إذا لزم الأمر، مع مراعاة الحالة السريرية للمريض.

2. كيف يتم تحديد الضغط الصحيح للتورنiquet؟

يتم تحديده بشكل فردي بناءً على ضغط انسداد الطرف (LOP) للمريض، والذي يتم قياسه أو تقديره. ثم يُضاف هامش أمان (عادةً 40-70 مم زئبق) إلى LOP لتحديد ضغط التورنiquet الفعلي.

3. ما الفرق بين أنظمة الكفة الواحدة والكفة المزدوجة؟

نظام الكفة الواحدة يطبق الضغط على منطقة واحدة. أما نظام الكفتين فيحتوي على كفتين منفصلتين يمكن نفخهما بشكل مستقل، مما يسمح بتقنيات مثل التخدير الموضعي الوريدي (Bier Block) أو تغيير موضع الكفة أثناء الجراحة الطويلة.

4. هل يمكن استخدام التورنiquet لمرضى أمراض الأوعية الدموية الطرفية؟

بشكل عام، يُمنع استخدام التورنiquet في المرضى الذين يعانون من أمراض الأوعية الدموية الطرفية الشديدة بسبب خطر تفاقم نقص التروية وتلف الأنسجة.

5. ما هي علامات إصابة العصب بسبب التورنiquet؟

تشمل الأعراض الشائعة الخدر، الوخز، الضعف العضلي، أو الشلل في المنطقة التي يغذيها العصب المصاب. معظم الإصابات مؤقتة ولكن قد تكون دائمة في حالات نادرة.

6. كم مرة يجب معايرة نظام التورنiquet؟

يجب معايرة وحدة التحكم الخاصة بالتورنiquet الهوائي سنويًا على الأقل، أو وفقًا لتوصيات الشركة المصنعة، لضمان دقة قراءات الضغط.

7. هل من الضروري تبطين الطرف تحت الكفة؟

نعم، يُوصى بشدة بتبطين الطرف تحت الكفة باستخدام حشوة ناعمة (مثل Stockinette أو قطن) لحماية الجلد والأنسجة العصبية من الضغط المباشر والاحتكاك، وتقليل خطر الإصابة.

8. ما هو ضغط انسداد الطرف (LOP)؟

LOP هو الحد الأدنى للضغط المطلوب لإيقاف تدفق الدم الشرياني بالكامل في طرف معين. يتم استخدامه كأساس لتحديد ضغط التورنiquet الآمن والفعال.

9. كيف يحسن التورنiquet الهوائي النتائج الجراحية؟

يحسن التورنiquet الهوائي النتائج الجراحية من خلال توفير حقل جراحي عديم الدم، مما يعزز الرؤية الجراحية، يقلل من فقدان الدم، يقلل من الحاجة إلى نقل الدم، وقد يقلل من وقت الجراحة.

10. ما هي أحدث التطورات في تكنولوجيا التورنiquet؟

تشمل التطورات الحديثة أنظمة التحكم الدقيقة التي تحافظ على ضغط ثابت، أجهزة تحديد LOP الأوتوماتيكية، كفات مصممة لتقليل الضغط على الأعصاب، وأنظمة إنذار أكثر تطوراً لزيادة سلامة المريض.

11. هل يمكن إعادة استخدام الكفات القابلة للتصرف؟

لا، الكفات القابلة للتصرف مصممة للاستخدام لمرة واحدة فقط. إعادة استخدامها تزيد من خطر التلوث وانتقال العدوى، وقد تؤثر على سلامة الكفة وفعاليتها.
