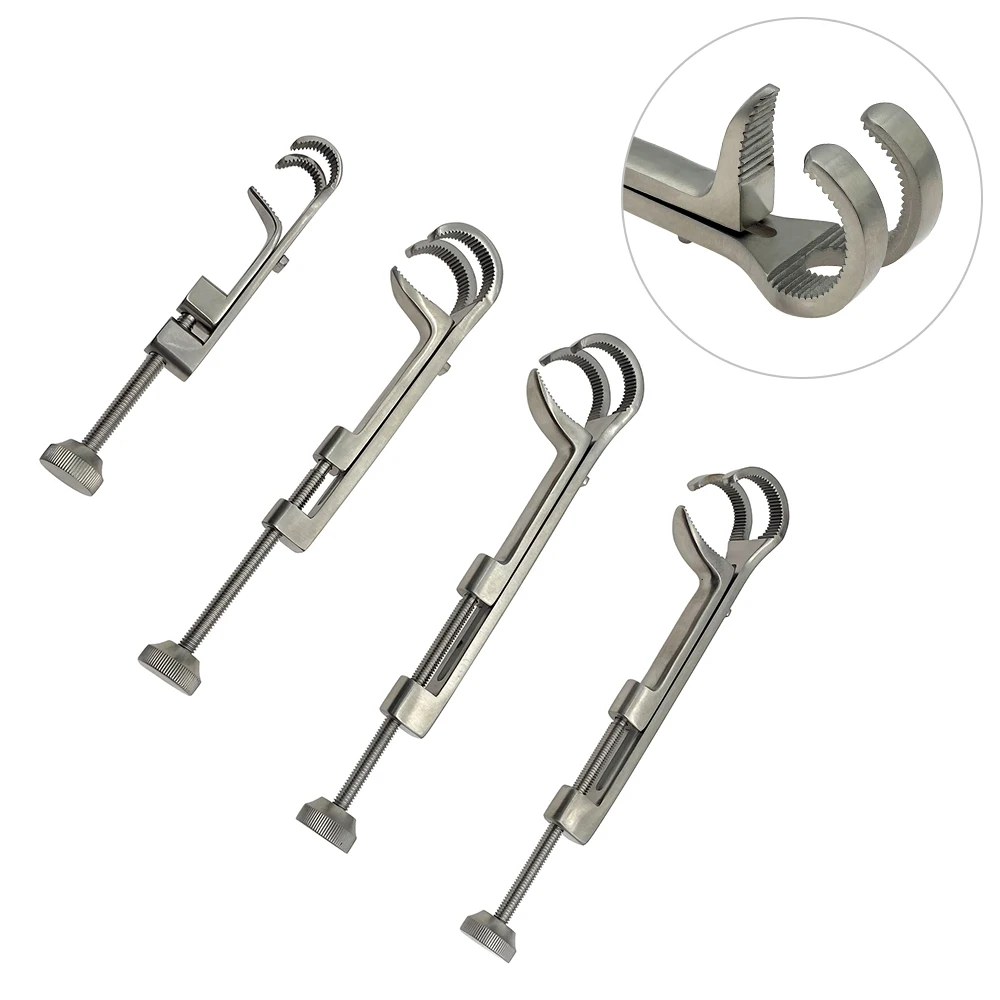

مشبك لوومان العظمي: دليل شامل للأداة الجراحية الأساسية في جراحة العظام

يُعد مشبك لوومان العظمي (Lowman Bone Clamp) أداة محورية في ترسانة الجراحين المتخصصين في جراحة العظام، حيث يلعب دورًا حاسمًا في تحقيق التثبيت المؤقت والدقيق لقطع العظام أثناء العمليات الجراحية المعقدة. منذ تقديمه، أثبت هذا المشبك فعاليته في تسهيل إعادة تموضع الكسور، تقريب أسطح العظام المقطوعة، وتوفير الاستقرار اللازم قبل التثبيت النهائي باستخدام الصفائح والمسامير أو القضبان داخل النخاع. هذا الدليل الشامل يهدف إلى تسليط الضوء على كل جانب من جوانب مشبك لوومان العظمي، من تصميمه ومواده إلى تطبيقاته السريرية المعقدة، بروتوكولات الصيانة، الميكانيكا الحيوية، وتأثيره الإيجابي على نتائج المرضى.

1. مقدمة ونظرة عامة شاملة

مشبك لوومان العظمي هو أداة جراحية يدوية مصممة خصيصًا للإمساك بالعظام وتثبيتها بقوة ودقة. يتميز بتصميمه الذي يسمح بتطبيق قوة ضغط مركزة ومتحكم بها على قطع العظام، مما يسهل عملية الرد التشريحي للكسور أو تقريب أجزاء العظام أثناء عمليات دمج العظام (الانصهار). تاريخيًا، لعب مشبك لوومان دورًا حيويًا في تطور تقنيات تثبيت الكسور، حيث قدم للجراحين وسيلة موثوقة لتحقيق الاستقرار المؤقت، والذي يعد خطوة أساسية لضمان الشفاء الأمثل للعظام.

إن الدقة التي يوفرها هذا المشبك لا غنى عنها في العديد من الإجراءات، مثل:
* رد الكسور المعقدة: حيث يتطلب الأمر إعادة محاذاة دقيقة لقطع العظم المتعددة.
* تثبيت الشظايا: تثبيت الشظايا العظمية الكبيرة أثناء تثبيت الصفائح.
* عمليات دمج العظام: تقريب أسطح الفقرات أو العظام الطويلة لتعزيز الالتحام.

يهدف هذا الدليل إلى تزويد الجراحين، طاقم غرفة العمليات، وتقنيي التعقيم بالمعرفة الشاملة اللازمة للاستفادة القصوى من مشبك لوومان العظمي، مع التركيز على السلامة والكفاءة.

2. تعمق في المواصفات الفنية والآليات

يعتمد تصميم مشبك لوومان على مبادئ الهندسة الميكانيكية لضمان أقصى قدر من القوة والدقة مع الحفاظ على سهولة الاستخدام.

2.1. التصميم والمواد

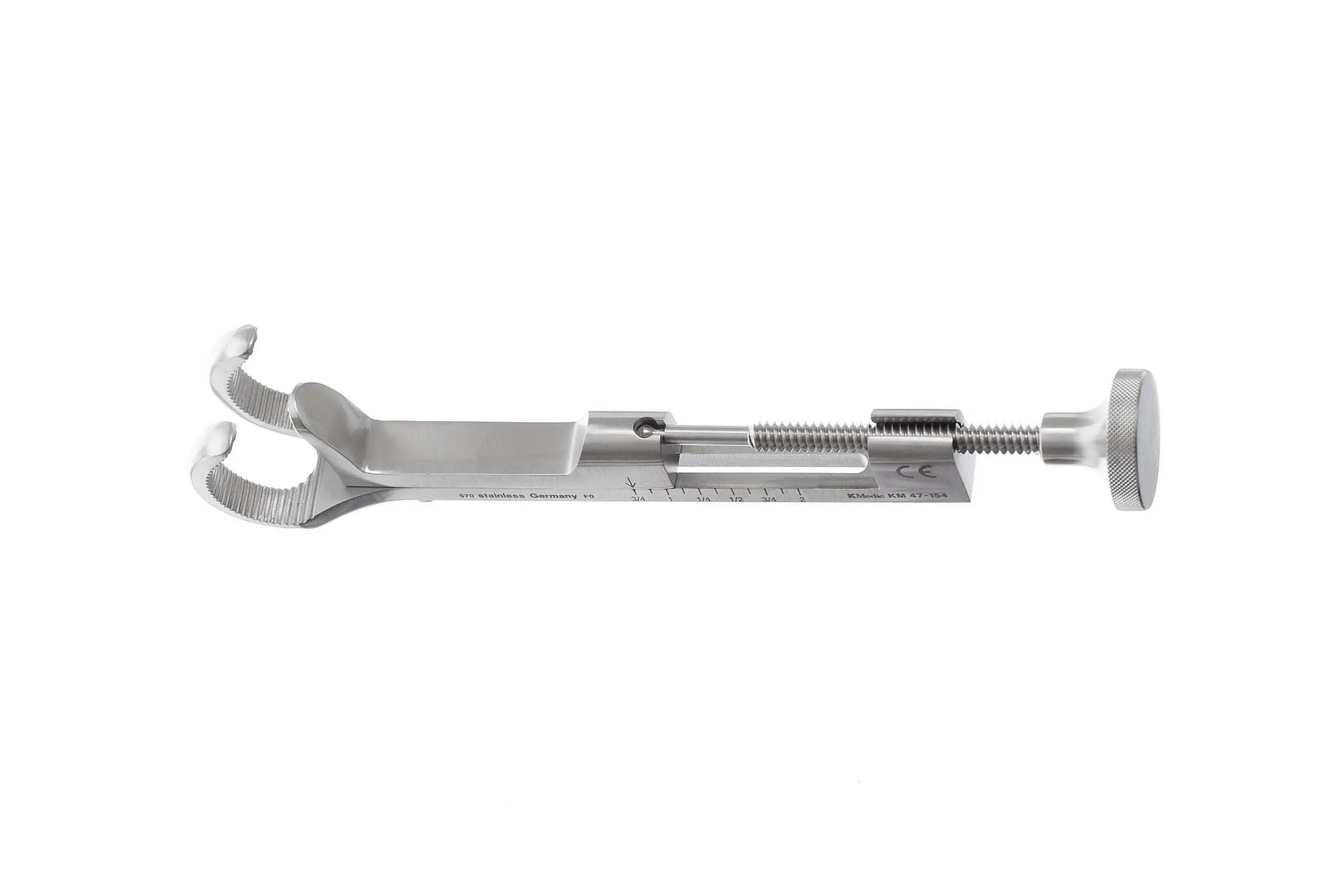

يتكون مشبك لوومان العظمي عادةً من عدة أجزاء رئيسية، كل منها مصمم لأداء وظيفة محددة:

• الفكوك (Jaws): هي الأجزاء التي تمسك العظم مباشرة. غالبًا ما تكون مسننة أو ذات حواف خشنة لزيادة الثبات ومنع الانزلاق. قد تكون الفكوك بأشكال وأحجام مختلفة لتناسب أنواعًا مختلفة من العظام (طويلة، مسطحة، صغيرة) وتكوينات الكسور.
  • المواد: عادةً ما تُصنع من الفولاذ المقاوم للصدأ عالي الجودة (مثل الفولاذ المقاوم للصدأ 316L أو 420) لضمان المتانة، مقاومة التآكل، والقدرة على تحمل التعقيم المتكرر.
  • الطلاء (اختياري): في بعض الحالات، قد يتم طلاؤها بطبقات خاصة لتقليل الوهج أو تحسين صلابة السطح.
• الذراعان (Arms): تتصل الفكوك بذراعين طويلتين توفران الرافعة المالية وتسمحان للجراح بتطبيق القوة.
• آلية القفل (Locking Mechanism): تُعد هذه الآلية ضرورية للحفاظ على الضغط المطبق على العظم دون الحاجة إلى إمساك الجراح للمقبض باستمرار. تختلف الآليات، ولكنها غالبًا ما تكون على شكل مسنن أو برغي قفل.
  • الآلية المسننة: تسمح بضبط تدريجي للقوة وتوفر قفلًا ثابتًا.
  • آلية البرغي: توفر تحكمًا دقيقًا جدًا في قوة الضغط ويمكن أن تكون أكثر ثباتًا في بعض التطبيقات.
• المقبض (Handle): مصمم ليكون مريحًا ومضادًا للانزلاق، مما يتيح للجراح قبضة آمنة وتحكمًا دقيقًا. قد يكون المقبض محززًا أو مغطى بمادة لزيادة الثبات.

جدول 1: المواد الشائعة ومزاياها

2.2. الميكانيكا الحيوية

يعمل مشبك لوومان العظمي على مبدأ تطبيق قوة ضغط مركزة على قطعتي عظم لتقريبهما وتثبيتهما. تتضمن الميكانيكا الحيوية الأساسية ما يلي:

• الضغط والتثبيت: الهدف الرئيسي هو توفير ضغط كافٍ بين أسطح العظام لتعزيز الشفاء الأولي للكسر (الشفاء المباشر أو الأولي) وتقليل الفجوة بين الشظايا. هذا الضغط يساعد على استقرار الكسر ويقلل من الحركة المجهرية التي يمكن أن تعيق التئام العظام.
• توزيع القوة: يتم تصميم الفكوك لتوزيع القوة المطبقة على مساحة كافية من العظم لمنع تلف الأنسجة العظمية أو تكسيرها، مع الاستمرار في توفير قبضة قوية.
• الاحتكاك والثبات: تضمن الأسطح المسننة أو الخشنة للفكوك احتكاكًا كافيًا مع العظم للحفاظ على التثبيت ومنع الانزلاق، حتى عند تطبيق قوى شد أو دوران طفيفة.
• الاستقرار المؤقت: يوفر المشبك استقرارًا مؤقتًا يسمح للجراح بإجراء تثبيت نهائي بأمان ودقة أكبر، مما يقلل من احتمالية الأخطاء أو عدم المحاذاة.

3. مؤشرات الاستخدام السريرية الشاملة والاستخدام

يُعد مشبك لوومان أداة متعددة الاستخدامات ويمكن استخدامه في مجموعة واسعة من إجراءات جراحة العظام.

3.1. تطبيقات جراحية مفصلة

• رد الكسور المفتوح والتثبيت الداخلي (ORIF):
  • كسور العظام الطويلة: مثل عظم الفخذ، القصبة، العضد، حيث يلزم رد دقيق للشظايا الكبيرة قبل تثبيتها بالصفائح والمسامير.
  • كسور المفاصل: في كسور المفصل التي تتضمن سطحًا مفصليًا، يساعد المشبك في تحقيق رد تشريحي دقيق لاستعادة وظيفة المفصل وتقليل خطر التهاب المفاصل ما بعد الصدمة.
  • الكسور المتفتتة: يمكن استخدامه لتجميع الشظايا الكبيرة وتثبيتها مؤقتًا، مما يسهل إعادة بناء العظم.
• جراحة دمج العظام (Arthrodesis):
  • دمج العمود الفقري: لتقريب أسطح الفقرات وتحقيق ضغط كافٍ بينها قبل وضع الطعوم العظمية وتثبيت القضبان.
  • دمج المفاصل الطرفية: في الرسغ، الكاحل، أو المفاصل الأخرى، لضغط أسطح المفصل المعالجة لتعزيز الالتحام.
• عمليات قطع العظم (Osteotomy):
  • بعد قطع العظم لتصحيح تشوه أو لتغيير محاذاة الطرف، يمكن استخدام المشبك لتثبيت العظم في الوضع الجديد قبل التثبيت النهائي.
• إزالة الأورام العظمية وإعادة البناء:
  • عند إزالة جزء من العظم المصاب بورم، يمكن استخدام المشبك لتثبيت الطعم العظمي أو الغرسة في مكانها أثناء عملية إعادة البناء.

3.2. تعليمات التركيب والاستخدام

يتطلب استخدام مشبك لوومان العظمي مهارة ودقة لضمان السلامة والفعالية.

1. اختيار المشبك المناسب:
   • اختر حجم وشكل المشبك المناسبين لحجم العظم ونوع الكسر. تتوفر مشابك بأحجام مختلفة للتعامل مع العظام الصغيرة (مثل عظام اليد والقدم) والكبيرة (مثل عظم الفخذ).
2. تنظيف وتحضير موقع الجراحة:
   • تأكد من أن موقع الجراحة مكشوف جيدًا وأن الأنسجة الرخوة قد تم سحبها بعيدًا لتجنب إصابتها.
3. تطبيق المشبك:
   • ضع فكي المشبك بعناية على جانبي قطع العظم المراد تقريبها أو تثبيتها. تأكد من أن الفكوك تمسك العظم بقوة ولكن دون ضغط مفرط قد يؤدي إلى تكسير العظم أو تلفه.
   • تجنب الإمساك بالأنسجة الرخوة (الأوعية الدموية، الأعصاب، العضلات) داخل فكي المشبك.
4. الضغط والقفل:
   • أغلق المشبك تدريجيًا وقم بتطبيق الضغط المطلوب لتقريب قطع العظم أو تحقيق الرد التشريحي.
   • بمجرد تحقيق الوضع المطلوب، قم بتفعيل آلية القفل لتثبيت المشبك في مكانه.
5. التحقق من الثبات والرد:
   • قم بالتحقق البصري والشعوري من أن العظم قد تم رده بشكل صحيح وأن المشبك يوفر ثباتًا كافيًا.
   • يمكن استخدام التصوير بالأشعة السينية أثناء الجراحة (Fluoroscopy) للتأكد من دقة الرد.
6. التثبيت النهائي والإزالة:
   • بعد التثبيت النهائي للكسر باستخدام الصفائح والمسامير أو أي وسيلة تثبيت أخرى، قم بفتح آلية القفل بحذر وإزالة المشبك.
   • افحص موقع التطبيق بحثًا عن أي علامات لتلف العظم أو الأنسجة الرخوة.

اعتبارات هامة:
* تجنب الإفراط في الضغط: يمكن أن يؤدي الضغط المفرط إلى نخر العظم أو تكسيره.
* الاستخدام المتوازن: في بعض الحالات، قد يتطلب الأمر استخدام مشبكين أو أكثر لتحقيق الثبات المطلوب.
* الحماية: يمكن استخدام ضمادات صغيرة أو حشوات بين فكي المشبك والعظم في العظام الرقيقة لتجنيد التلف.

4. المخاطر، الآثار الجانبية، وموانع الاستعمال

مثل أي أداة جراحية، يحمل استخدام مشبك لوومان العظمي بعض المخاطر والآثار الجانبية المحتملة، وهناك حالات معينة قد لا يكون فيها مناسبًا.

4.1. المخاطر والآثار الجانبية

• تلف العظم:
  • نخر الضغط: قد يؤدي الضغط المفرط أو المطول إلى نقص تروية العظم وبالتالي نخر العظم في منطقة التطبيق.
  • تكسير العظم: خاصة في العظام الهشة أو المصابة بهشاشة العظام، قد يؤدي الضغط إلى تكسير إضافي.
• إصابة الأنسجة الرخوة:
  • تلف الأعصاب والأوعية الدموية: إذا لم يتم سحب الأنسجة الرخوة بشكل كافٍ، فقد يتم إمساكها أو ضغطها بواسطة المشبك، مما يؤدي إلى تلف عصبي أو وعائي.
  • تلف العضلات والأوتار: يمكن أن يحدث إذا تم تطبيق المشبك بشكل غير صحيح.
• عدم كفاية الرد أو التثبيت:
  • إذا لم يتم اختيار المشبك الصحيح أو لم يتم تطبيقه بشكل صحيح، فقد لا يتم تحقيق الرد التشريحي المطلوب أو قد لا يوفر المشبك ثباتًا كافيًا، مما يؤثر سلبًا على نتيجة الجراحة.
• العدوى:
  • مثل أي أداة جراحية، إذا لم يتم تعقيم المشبك بشكل صحيح، يمكن أن يزيد من خطر العدوى في موقع الجراحة.
• انزلاق المشبك:
  • قد ينزلق المشبك إذا لم تكن الفكوك تمسك العظم بقوة كافية أو إذا كان العظم دهنيًا أو مغطى بالدم، مما قد يؤدي إلى فقدان الرد أو إصابة الأنسجة المحيطة.

4.2. موانع الاستعمال

• الكسور المفتوحة شديدة التلوث: في حالات الكسور المفتوحة التي تتطلب تنظيفًا واسعًا، قد لا يكون الاستقرار المؤقت بالمشبك هو الأولوية الأولى.
• العظم الهش للغاية أو المتآكل بشدة: في حالات هشاشة العظام الشديدة أو الأورام التي أدت إلى تآكل العظم بشكل كبير، قد لا يتمكن العظم من تحمل قوى الضغط المطبقة بواسطة المشبك دون تكسير إضافي.
• غياب الوصول الجراحي الكافي: إذا كان من المستحيل تطبيق المشبك بأمان وفعالية دون إتلاف الأنسجة المحيطة الحيوية.
• الكسور ذات الشظايا الصغيرة جدًا: في بعض الكسور المتفتتة، قد تكون الشظايا صغيرة جدًا بحيث لا يمكن للمشبك الإمساك بها بشكل فعال.

5. بروتوكولات الصيانة والتعقيم

الصيانة والتعقيم الصحيحان لمشبك لوومان العظمي ضروريان لضمان سلامة المرضى، إطالة عمر الأداة، والحفاظ على كفاءتها.

5.1. التنظيف الأولي

• مباشرة بعد الاستخدام: قم بإزالة أي بقايا مرئية من الدم والأنسجة باستخدام قطعة قماش مبللة أو إسفنجة.
• الشطف: اشطف الأداة تحت الماء الجاري البارد لإزالة البقايا السائبة ومنع تجفيف الدم.
• التفكيك (إن أمكن): إذا كان المشبك قابلاً للتفكيك، قم بتفكيكه لتنظيف جميع الأجزاء بشكل فعال.

5.2. التنظيف الشامل

• التنظيف اليدوي: استخدم فرشاة ناعمة ومحلول تنظيف إنزيمي معتمد لإزالة جميع بقايا الدم والأنسجة. انتبه جيدًا للأسنان، المفاصل، وآلية القفل.
• التنظيف بالموجات فوق الصوتية: ضع الأداة (أو أجزائها المفككة) في حمام الموجات فوق الصوتية مع محلول تنظيف مناسب لمدة لا تقل عن 5-10 دقائق، أو حسب توجيهات الشركة المصنعة. يساعد هذا في إزالة البقايا من الشقوق الصغيرة.
• الشطف النهائي: اشطف الأداة جيدًا بالماء المقطر أو منزوع الأيونات لإزالة أي بقايا من محلول التنظيف.

5.3. الفحص والصيانة

• الفحص البصري: بعد التنظيف، افحص المشبك بدقة بحثًا عن أي علامات تلف، تآكل، تشقق، انحناء، أو أسنان مكسورة.
• وظيفة الفحص: تأكد من أن آلية القفل تعمل بسلاسة، وأن الفكوك تفتح وتغلق بشكل صحيح، وأنها تتماشى بشكل جيد.
• التشحيم: قم بتشحيم المفاصل وآلية القفل بمواد تشحيم جراحية معتمدة قبل التعقيم. هذا يمنع التآكل ويضمن التشغيل السلس.
• استبدال: يجب استبدال أي أداة تظهر عليها علامات تلف أو تآكل يؤثر على وظيفتها أو سلامتها.

5.4. التعقيم

• التغليف: قم بتغليف المشبك (أو أجزائه) في أكياس أو حاويات تعقيم معتمدة. تأكد من أن الأداة في وضع مفتوح جزئيًا للسماح للبخار بالوصول إلى جميع الأسطح.
• التعقيم بالبخار (Autoclave): هذه هي الطريقة الأكثر شيوعًا وفعالية. اتبع إرشادات الشركة المصنعة للجهاز والمشابك فيما يتعلق بدرجة الحرارة، الضغط، ووقت التعرض.
  • مثال على دورة تعقيم نموذجية:
    • دورة مسبقة التفريغ: 132 درجة مئوية (270 درجة فهرنهايت) لمدة 4 دقائق.
    • دورة الجاذبية: 121 درجة مئوية (250 درجة فهرننايت) لمدة 30 دقيقة.
• التخزين: بعد التعقيم، قم بتخزين الأدوات المعقمة في بيئة نظيفة وجافة ومحمية حتى الاستخدام.

6. تحسين نتائج المرضى

يساهم الاستخدام السليم لمشبك لوومان العظمي بشكل مباشر في تحسين نتائج المرضى في جراحة العظام بعدة طرق:

• تحقيق الرد التشريحي الدقيق: يسمح المشبك للجراحين بإعادة محاذاة شظايا العظم بدقة فائقة، وهو أمر حيوي لاستعادة الوظيفة الطبيعية للمفصل والطرف المصاب. الرد الدقيق يقلل من خطر التهاب المفاصل ما بعد الصدمة وتشوهات الشفاء.
• تحسين معدلات التئام العظام: من خلال توفير ضغط مستقر ومتحكم به عبر الكسر، يعزز المشبك بيئة مواتية لشفاء العظام. هذا يقلل من احتمالية عدم الالتحام (non-union) أو سوء الالتحام (malunion)، مما يؤدي إلى شفاء أسرع وأكثر فعالية.
• تقليل وقت الجراحة: يتيح التثبيت المؤقت السريع والموثوق به للمشبك للجراحين المضي قدمًا في خطوات التثبيت النهائية بكفاءة أكبر، مما يقلل من وقت التعرض للتخدير، ويقلل من فقدان الدم، ويحسن سلامة المريض بشكل عام.
• تقليل الألم وتحسين التعافي: الرد الدقيق والتثبيت المستقر للكسر يساهم في تقليل الألم بعد الجراحة، ويسمح ببدء إعادة التأهيل مبكرًا، مما يؤدي إلى تعافٍ أسرع وعودة أفضل للوظيفة.
• نتائج وظيفية أفضل على المدى الطويل: من خلال ضمان محاذاة العظام الصحيحة واستقرارها، يساعد مشبك لوومان في تحقيق نتائج وظيفية ممتازة على المدى الطويل، مما يعزز جودة حياة المريض.

7. قسم الأسئلة الشائعة (FAQ)

1. ما هو مشبك لوومان العظمي؟

مشبك لوومان العظمي هو أداة جراحية يدوية تستخدم في جراحة العظام للإمساك بقطع العظام وتثبيتها مؤقتًا، أو لتقريب أسطح العظام وتطبيق الضغط عليها أثناء عمليات رد الكسور أو دمج العظام.

2. ما الذي يميز مشبك لوومان عن المشابك العظمية الأخرى؟

يتميز مشبك لوومان بقوته ومتانته وقدرته على توفير ضغط ثابت ومتحكم به، غالبًا ما يكون له فكوك قوية وآلية قفل موثوقة، مما يجعله مثاليًا للتعامل مع العظام الكبيرة والكسور التي تتطلب قوة تثبيت كبيرة.

3. ما هي المواد التي يُصنع منها مشبك لوومان؟

يُصنع غالبًا من الفولاذ المقاوم للصدأ عالي الجودة لضمان المتانة ومقاومة التآكل وسهولة التعقيم. في بعض الحالات، قد تُستخدم سبائك التيتانيوم لخفة الوزن والتوافق الحيوي.

4. في أي أنواع الجراحات يستخدم مشبك لوومان بشكل شائع؟

يستخدم بشكل شائع في جراحات رد الكسور المفتوح والتثبيت الداخلي (ORIF) للعظام الطويلة والمفاصل، وعمليات دمج العظام (Arthrodesis) في العمود الفقري والمفاصل الطرفية، وعمليات قطع العظم.

5. هل يمكن إعادة استخدام مشبك لوومان العظمي؟

نعم، مشبك لوومان هو أداة قابلة لإعادة الاستخدام. ومع ذلك، يجب تنظيفه وتعقيمه وفحصه بدقة بعد كل استخدام لضمان سلامته ووظيفته قبل إعادة الاستخدام.

6. ما هي أهمية آلية القفل في المشبك؟

تعتبر آلية القفل ضرورية للحفاظ على الضغط المطبق على العظم دون الحاجة إلى إمساك الجراح للمقبض باستمرار. هذا يحرر يدي الجراح لأداء مهام أخرى ويزيد من ثبات التثبيت المؤقت.

7. كيف يتم تعقيم مشبك لوومان العظمي؟

يتم تعقيمه بشكل أساسي باستخدام التعقيم بالبخار (autoclave) بعد تنظيف شامل يدويًا وبالموجات فوق الصوتية. يجب تغليفه بشكل صحيح ووضعه في وضع مفتوح جزئيًا للسماح للبخار بالوصول إلى جميع الأسطح.

8. ما هي المخاطر الرئيسية المرتبطة باستخدام مشبك لوومان؟

تشمل المخاطر الرئيسية تلف العظم (نخر الضغط أو التكسير)، إصابة الأنسجة الرخوة (الأعصاب والأوعية الدموية)، عدم كفاية الرد أو التثبيت، والعدوى إذا لم يتم التعقيم بشكل صحيح.

9. كيف يساهم مشبك لوومان في تحسين نتائج المرضى؟

يساهم في تحسين نتائج المرضى من خلال تحقيق رد تشريحي دقيق للكسور، تعزيز معدلات التئام العظام، تقليل وقت الجراحة، تقليل الألم بعد الجراحة، وتحسين التعافي والوظيفة على المدى الطويل.

10. هل هناك أحجام مختلفة لمشبك لوومان؟

نعم، يتوفر مشبك لوومان بأحجام وأشكال مختلفة للفكوك لتناسب مجموعة متنوعة من العظام، من العظام الصغيرة في اليد والقدم إلى العظام الطويلة الكبيرة مثل عظم الفخذ، وللتعامل مع تكوينات الكسور المختلفة.

11. ما هي العلامات التي تدل على أن المشبك بحاجة إلى الاستبدال؟

يجب استبدال المشبك إذا ظهرت عليه علامات تلف واضحة مثل التشققات، الانحناءات، الأسنان المكسورة أو المتآكلة، أو إذا كانت آلية القفل لا تعمل بشكل صحيح أو إذا كان هناك تآكل مفرط يؤثر على وظيفته.

12. هل يمكن استخدام مشبك لوومان في جراحة الأطفال؟

يمكن استخدامه في جراحة الأطفال، ولكن يجب توخي حذر شديد واختيار الحجم المناسب للمشبك لتجنب تلف صفائح النمو (growth plates) أو العظام الصغيرة والهشة. يجب أن يكون الجراح على دراية بالخصائص التشريحية للعظام النامية.
