مقدمة شاملة ونظرة عامة على برغي التثبيت المتغير الزاوية

في عالم جراحة العظام الحديثة، يمثل التطور في تقنيات التثبيت الداخلي للكسور حجر الزاوية في تحسين نتائج المرضى وتسريع عملية الشفاء. من بين هذه التطورات، برز برغي التثبيت المتغير الزاوية (Locking Head Screw - Variable Angle) كحل ثوري، مقدمًا مرونة ودقة غير مسبوقة في التعامل مع طيف واسع من الكسور المعقدة.

لطالما اعتمدت جراحة العظام على البراغي التقليدية التي تعمل عن طريق الضغط بين اللوحة والعظم. ومع ظهور براغي التثبيت ذات الزاوية الثابتة (Fixed Angle Locking Screws)، تحققت قفزة نوعية في استقرار التثبيت، حيث تعمل هذه البراغي على قفل نفسها داخل اللوحة، مكونةً وحدة بناء مستقرة تعرف بـ "المثبت الداخلي" (Internal Fixator). ومع ذلك، كانت هذه البراغي مقيدة بزاوية إدخال ثابتة، مما قد يشكل تحديًا في حالات الكسور المعقدة أو التشريح المتغير للمريض.

هنا يكمن تفرد برغي التثبيت المتغير الزاوية. فهو يجمع بين قوة واستقرار التثبيت الزاوي المستقر مع مرونة لا مثيل لها في توجيه البرغي ضمن نطاق زاوي معين (عادةً ما بين 15 إلى 30 درجة من المحور المركزي). هذه القدرة على ضبط الزاوية تسمح للجراح بتكييف مسار البرغي بدقة ليتناسب مع أنماط الكسور المختلفة، وجودة العظم، والتشريح الفردي للمريض، مما يحسن من تثبيت الشظايا العظمية ويقلل من مخاطر المضاعفات.

يهدف هذا الدليل الشامل إلى تقديم نظرة متعمقة لبرغي التثبيت المتغير الزاوية، بدءًا من تصميمه ومواده، مرورًا بتطبيقاته السريرية والجراحية، وصولًا إلى الميكانيكا الحيوية التي يقوم عليها، وبروتوكولات الصيانة، وفوائده الملموسة في تحسين نتائج المرضى. إنه مورد أساسي للمتخصصين في جراحة العظام الذين يسعون لفهم أعمق لهذه التقنية المتقدمة واستخدامها الأمثل.

تعمق في المواصفات الفنية والآليات

يعد فهم التفاصيل الفنية والآليات الكامنة وراء برغي التثبيت المتغير الزاوية أمرًا بالغ الأهمية لاستخدامه الفعال.

التصميم والمواد

يعتمد التصميم المتقن لبرغي التثبيت المتغير الزاوية على عدة مكونات أساسية تضمن وظيفته الفريدة:

• الرأس (Head):
  • يتميز الرأس بآلية قفل خاصة تسمح له بالارتباط بإحكام مع اللوحة في زاوية مختارة. غالبًا ما تكون هذه الآلية عبارة عن خيوط داخلية متعددة تبدأ في القفل عندما يتم شد البرغي، أو نظام مخروطي يضغط على حلقة داخلية في اللوحة.
  • القدرة على تدوير الرأس ضمن نطاق زاوي محدد (على سبيل المثال، ±15 درجة من المحور المركزي) هي السمة المميزة لهذا النوع من البراغي.
• الجسم (Shaft):
  • يحتوي الجسم على خيوط البرغي التي تتفاعل مع العظم. يمكن أن تكون هذه الخيوط كاملة على طول البرغي أو جزئية.
  • أنواع الخيوط:
    • الخيوط القشرية (Cortical Threads): مصممة لتوفير تثبيت قوي في العظم القشري الكثيف.
    • الخيوط الإسفنجية (Cancellous Threads): مصممة لتوفير تثبيت جيد في العظم الإسفنجي الأقل كثافة، وغالبًا ما تكون أعمق وأكثر تباعدًا.
• الطرف (Tip):
  • يمكن أن يكون الطرف حادًا (Self-tapping) لتسهيل إدخال البرغي دون الحاجة إلى التنصت المسبق.
  • يمكن أن يكون ذاتي الثقب (Self-drilling) في بعض التصميمات، مما يقلل من عدد الخطوات الجراحية.

المواد:
تُصنع هذه البراغي من مواد متوافقة حيويًا لضمان الأمان والاندماج مع الجسم:

• التيتانيوم وسبائكه (Titanium Alloys - Ti-6Al-4V):
  • التوافق الحيوي الممتاز: يقلل من ردود الفعل السلبية للجسم.
  • القوة الميكانيكية العالية: يوفر استقرارًا كبيرًا.
  • مقاومة التآكل: يضمن طول عمر الزرع.
  • خصائص التصوير: لا يسبب الكثير من التداخل مع التصوير بالرنين المغناطيسي (MRI) مقارنة بالفولاذ المقاوم للصدأ.
• الفولاذ المقاوم للصدأ (Stainless Steel - 316L):
  • قوة ميكانيكية جيدة: خيار فعال من حيث التكلفة.
  • مقاومة التآكل: مقبولة ولكنها أقل من التيتانيوم.
  • التوافق الحيوي: جيد بشكل عام.
• البوليمرات القابلة للامتصاص (Biodegradable Polymers مثل PLA, PLLA):
  • تستخدم في حالات خاصة، خاصة في طب الأطفال أو عندما يكون الإزالة المستقبلية للزرع غير مرغوبة.
  • تتحلل بمرور الوقت، مما يترك العظم ليحمل الحمل تدريجيًا.

الطلاءات:
قد تُطلى بعض البراغي لتحسين أدائها:

• أكسيد الأنودة (Anodized Oxide): لتحسين مقاومة التآكل.
• هيدروكسي أباتيت (Hydroxyapatite - HA): لتحسين الاندماج العظمي (Osteointegration) وتسريع الشفاء.

آلية عمل الزاوية المتغيرة

تكمن العبقرية في برغي التثبيت المتغير الزاوية في آليته التي تسمح بتحديد زاوية البرغي في اللوحة ثم قفله بإحكام.

• كيفية تحقيق الزاوية المتغيرة:
  • نظام كروي/مخروطي (Spherical/Conical System): غالبًا ما يتضمن رأس البرغي والفتحة المقابلة في اللوحة تصميمًا يسمح لرأس البرغي بالانزلاق أو الميل ضمن نطاق زاوي محدد قبل القفل. قد تكون هناك حلقة ضغط أو آلية قفل ذاتية تقوم بتأمين البرغي عند الشد.
  • تعدد الخيوط (Polyaxial Mechanism): تحتوي بعض التصميمات على رأس متعدد المحاور يسمح بتوجيه البرغي في زوايا مختلفة قبل أن يتم قفله بواسطة آلية ضغط أو خيوط متزاوجة.
• مقارنة مع براغي الزاوية الثابتة:
  • براغي الزاوية الثابتة: تتطلب إدخال البرغي بزاوية محددة مسبقًا، مما قد يحد من قدرة الجراح على اختيار أفضل مسار في شظايا الكسر، خاصة في العظام ذات الجودة الرديئة أو الكسر المتفتت.
  • براغي الزاوية المتغيرة: توفر مرونة لا تقدر بثمن. يمكن للجراح تعديل زاوية إدخال البرغي في حدود معينة، مما يسمح بتجنب مناطق العظم الضعيفة، أو اختراق المفاصل، أو توجيه البراغي بشكل أفضل لدعم الشظايا العظمية.
• كيفية قفل البرغي في الزاوية المطلوبة:
  • بمجرد تحديد الزاوية المثلى، يقوم الجراح بشد البرغي. تؤدي عملية الشد هذه إلى تفعيل آلية القفل (سواء كانت خيوطًا خاصة في رأس البرغي تتزاوج مع اللوحة، أو نظام ضغط يثبت الرأس)، مما يؤمن البرغي بإحكام في اللوحة عند الزاوية المختارة.
  • يجب أن يتم الشد بعزم دوران محدد (باستخدام مفتاح عزم الدوران) لضمان القفل الصحيح وتجنب الإفراط في الشد الذي قد يضر بالعظم أو بالزرع.

المؤشرات السريرية والاستخدامات الشاملة

تعتبر براغي التثبيت المتغيرة الزاوية أداة قيمة في ترسانة جراح العظام، وتجد تطبيقاتها في مجموعة واسعة من الكسور والإجراءات الترميمية.

كسور العظام الطويلة

• كسور العضد القريب (Proximal Humerus Fractures):
  • تستخدم بشكل شائع لتثبيت كسور العضد القريب، خاصةً تلك التي تتضمن تفتتًا كبيرًا أو هشاشة العظام، حيث تسمح بتوجيه البراغي لتثبيت الشظايا المتعددة وتجنب اختراق رأس العضد.
• كسور الساعد (Radius and Ulna Fractures):
  • في كسور الكعبرة البعيدة (Distal Radius Fractures) المعقدة، توفر المرونة في توجيه البراغي دعمًا أفضل للسطح المفصلي ومنع انهيار الكسر.
• كسور عظم الفخذ البعيد (Distal Femur Fractures):
  • تُستخدم في تثبيت كسور عظم الفخذ البعيد، خاصةً تلك التي تمتد إلى المفصل، مما يسمح بتوجيه البراغي لتحقيق تثبيت قوي ودعم للشظايا المفصلية.
• كسور الساق الداني والبعيد (Proximal and Distal Tibia Fractures):
  • في كسور هضبة الساق (Tibial Plateau Fractures) وكسور الساق البعيدة (Pilon Fractures)، تسمح الزاوية المتغيرة بتوجيه البراغي لتثبيت الشظايا المفصلية بدقة وتجنب اختراق المفصل.

كسور المفاصل

• كسور مفصل الكاحل (Ankle Fractures):
  • خاصة في كسور الشظية البعيدة المعقدة أو الكسور الثلاثية (Trimalleolar fractures)، حيث يمكن توجيه البراغي لتعزيز تثبيت الشظايا في العظم الإسفنجي.
• كسور مفصل الرسغ (Wrist Fractures):
  • كما ذكر في كسور الكعبرة البعيدة، فإنها توفر تثبيتًا مستقرًا للكسور داخل المفصل.
• كسور مفصل الكتف (Shoulder Fractures):
  • تستخدم في كسور حقاني الكتف (Glenoid Fractures) أو كسور العضد القريب لتوفير تثبيت متعدد الاتجاهات.

جراحة العظام الترميمية

• بتر العظم (Osteotomies) لتصحيح التشوهات:
  • في الإجراءات التي تتضمن قطع العظم وإعادة محاذاته لتصحيح التشوهات (مثل تقوس الساق أو الركبة الروحاء)، توفر هذه البراغي تثبيتًا مستقرًا حتى يتم الاندماج العظمي.
• عدم الاندماج العظمي (Non-unions) والمعالجة الثانوية للكسور:
  • في الحالات التي تفشل فيها الكسور في الاندماج، توفر براغي الزاوية المتغيرة تثبيتًا معززًا يسمح بتوجيه البراغي إلى مناطق عظمية سليمة لتحقيق الاندماج.
• تثبيت الأوتار والأربطة:
  • في بعض إجراءات إعادة بناء الأربطة أو الأوتار، يمكن استخدامها لتثبيت الزرعات أو الغرسات التي تدعم الأنسجة الرخوة.

مزايا الاستخدام في سيناريوهات معينة:

• العظام ذات الجودة الرديئة (هشاشة العظام): توفر هذه البراغي تثبيتًا فائقًا في العظم الهش، حيث لا تعتمد على الضغط بين اللوحة والعظم، بل تخلق بناءً زاوياً مستقرًا.
• الكسور المعقدة والمتفتتة: تتيح المرونة في توجيه البراغي تثبيتًا أفضل للشظايا الصغيرة والمتعددة، مما يحسن من إعادة بناء التشريح.
• الحاجة إلى تثبيت متعدد الاتجاهات: في الكسور التي تتطلب تثبيتًا من زوايا مختلفة لدعم الشظايا أو تجنب الهياكل الحيوية، تكون هذه البراغي لا غنى عنها.

تعليمات التركيب والاستخدام (إرشادات جراحية)

يتطلب الاستخدام الفعال لبرغي التثبيت المتغير الزاوية فهمًا دقيقًا للتقنية الجراحية والأدوات المناسبة.

التحضير قبل الجراحة:

• التخطيط الدقيق: تحليل صور الأشعة السينية، الأشعة المقطعية، أو الرنين المغناطيسي لتحديد نمط الكسر، جودة العظم، والتشريح المحيط.
• اختيار اللوحة والبراغي المناسبة: تحديد حجم وشكل اللوحة، بالإضافة إلى أطوال وأقطار البراغي بناءً على التخطيط المسبق. يجب التأكد من توافق اللوحة مع البراغي المتغيرة الزاوية.

تقنيات الثقب:

• استخدام دليل الثقب (Drill Guide): ضروري لتوجيه المثقاب بدقة ولضمان الزاوية الصحيحة. يسمح دليل الثقب بتحديد الزاوية المطلوبة قبل الثقب.
• تحديد زوايا الثقب: يسمح دليل الثقب بتغيير زاوية الثقب ضمن النطاق الزاوي المسموح به (على سبيل المثال، ±15 درجة). يجب على الجراح اختيار الزاوية التي توفر أفضل مسار للبرغي داخل العظم، مع تجنب اختراق المفصل أو الهياكل الحيوية.
• الثقب التدريجي: استخدام مثقاب بالحجم المناسب للبرغي، مع الحرص على التبريد الكافي لتجنب النخر الحراري للعظم.

إدخال البرغي:

• تحديد الزاوية المطلوبة: بعد الثقب، يتم إدخال البرغي في الفتحة. في هذه المرحلة، يمكن تدوير رأس البرغي يدويًا أو باستخدام أداة خاصة لتحديد الزاوية النهائية التي سيتم قفل البرغي عليها.
• تثبيت الرأس باللوحة: بمجرد تحديد الزاوية المثلى، يتم استخدام مفك براغي خاص مزود بمقبض عزم الدوران (Torque-limiting screwdriver) لشد البرغي. أثناء الشد، تتفاعل آلية القفل في رأس البرغي مع اللوحة، مما يؤمن البرغي بإحكام في الزاوية المختارة.
• تجنب الإفراط في الشد (Over-tightening): من الضروري استخدام مفتاح عزم الدوران لضمان الشد الصحيح. الإفراط في الشد قد يؤدي إلى تلف خيوط القفل في اللوحة أو البرغي، أو قد يسبب نخرًا للعظم حول البرغي، مما يقلل من استقرار التثبيت.

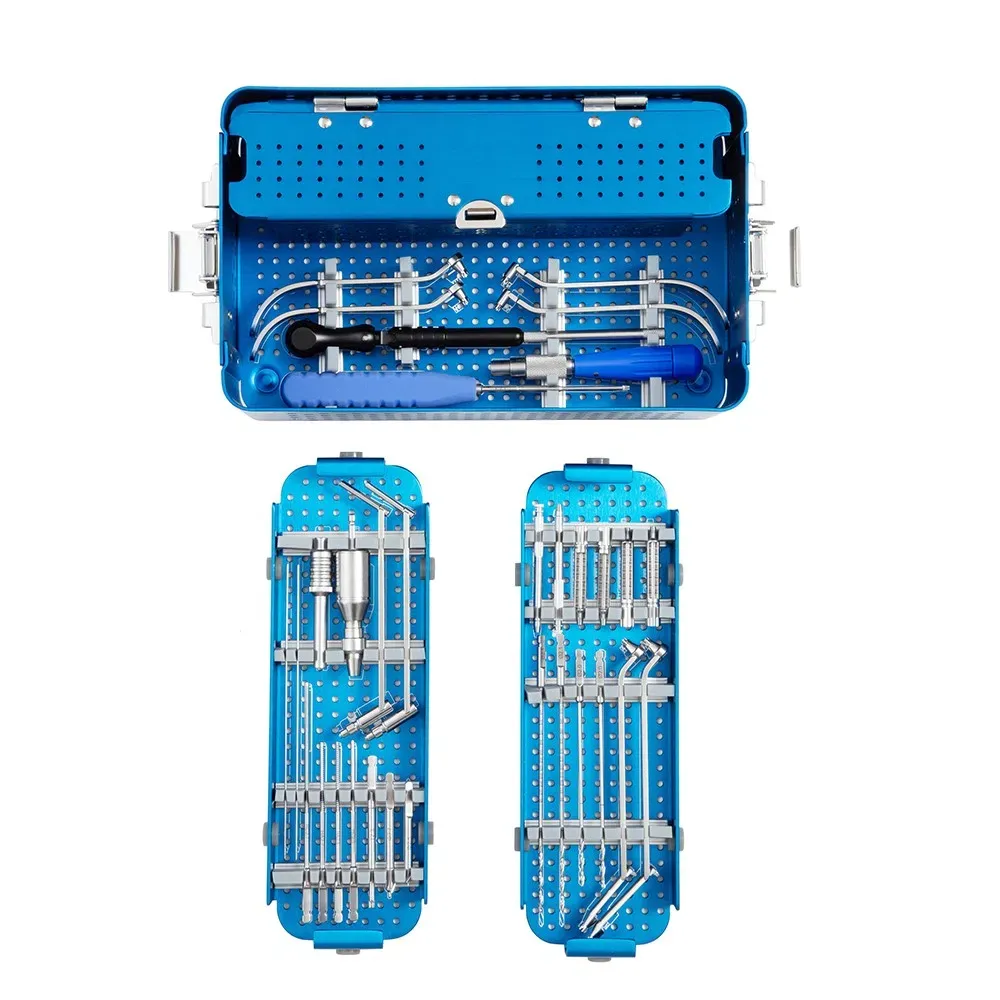

أدوات خاصة:

• مفكات عزم الدوران (Torque-limiting screwdrivers): لضمان الشد الصحيح ومنع الإفراط في الشد.
• أدوات تحديد الزاوية (Angle Guides/Jigs): تساعد في تحديد وتأمين الزاوية المطلوبة قبل الثقب وإدخال البرغي.
• محددات العمق (Depth Gauges): لقياس الطول الصحيح للبرغي.

اعتبارات خاصة:

• تشريح المنطقة: يجب أن يكون الجراح على دراية كاملة بالتشريح العصبي الوعائي للمنطقة لتجنب أي إصابات.
• التصوير الإشعاعي أثناء الجراحة (Fluoroscopy): يستخدم بشكل روتيني لتأكيد وضع اللوحة والبراغي، خاصة عند توجيه البراغي بالقرب من السطوح المفصلية أو الهياكل الحيوية.
• جودة العظم: في حالات هشاشة العظام، يجب توخي الحذر الشديد عند الثقب والشد، وقد تتطلب بعض الحالات استخدام براغي ذات أقطار أكبر أو تقنيات تعزيز العظم.

الميكانيكا الحيوية لبرغي التثبيت المتغير الزاوية

تكمن القوة الحقيقية لبرغي التثبيت المتغير الزاوية في المبادئ الميكانيكية الحيوية المتقدمة التي يقوم عليها، والتي تختلف جوهريًا عن تلك التي تحكم البراغي التقليدية.

مفهوم التثبيت الزاوي المستقر (Angular Stable Fixation):

• تأثير "المسمار الداخلي" (Internal Fixator):
  • عندما يتم قفل برغي التثبيت المتغير الزاوية في اللوحة، فإنه يخلق وحدة متكاملة مستقرة ميكانيكيًا. تعمل هذه الوحدة كـ "مثبت داخلي" أو "إطار" يحمل الحمل، بدلاً من الاعتماد على ضغط اللوحة على العظم.
  • هذا يعني أن اللوحة والبراغي تعملان معًا كوحدة صلبة، مما يوفر استقرارًا فائقًا للكسر.
• تجنب فقدان تقليل الكسر (Loss of Reduction):
  • بفضل الثبات الزاوي، تقل احتمالية انزلاق شظايا الكسر أو فقدان الوضعية الصحيحة التي تم تحقيقها أثناء الجراحة، حتى في ظل الأحمال المبكرة.
• توزيع الحمل على مساحة أوسع:
  • يتم توزيع القوى الميكانيكية عبر اللوحة والعديد من البراغي المقفلة، مما يقلل من تركيز الإجهاد على برغي واحد أو منطقة عظمية محددة. هذا يقلل من خطر فشل الزرع أو انهيار العظم حول البراغي.

مقارنة مع البراغي التقليدية:

ميزة الزاوية المتغيرة:

• تحسين التثبيت في العظم الإسفنجي: تسمح بإعادة توجيه البراغي لتجنب المناطق الرقيقة من العظم الإسفنجي وتوجيهها نحو مناطق أكثر كثافة، مما يزيد من قوة التثبيت.
• توجيه البرغي لتحقيق أفضل مسار في شظايا الكسر: في الكسور المعقدة أو المتفتتة، يمكن للجراح اختيار الزاوية التي تسمح للبرغي بالمرور عبر أكبر عدد ممكن من الشظايا أو توفير الدعم الأمثل للشظايا الرئيسية، مما يعزز الثبات الكلي.
• التعامل مع التشريح المتغير للمرضى: لا يوجد مريضان متطابقان تمامًا. تسمح الزاوية المتغيرة بتكييف الزرع مع الاختلافات التشريحية الفردية، مما يقلل من الحاجة إلى ثقوب متعددة أو تعديلات معقدة.
• تقليل مخاطر اختراق المفصل: من خلال القدرة على تغيير زاوية البرغي، يمكن للجراح تجنب إدخال البرغي في الفراغ المفصلي، وهي مضاعفة خطيرة يمكن أن تؤدي إلى تلف الغضروف والألم المزمن.

باختصار، توفر الميكانيكا الحيوية لبرغي التثبيت المتغير الزاوية بيئة تثبيت مستقرة وقوية، مما يعزز الاندماج العظمي ويقلل من المضاعفات، خاصة في الكسور الصعبة والعظم الضعيف.

تحسينات نتائج المرضى

لا يقتصر تأثير برغي التثبيت المتغير الزاوية على الجانب الجراحي فحسب، بل يمتد ليشمل تحسينات ملموسة في نتائج المرضى، مما يؤثر إيجابًا على جودة حياتهم وعودتهم إلى الأنشطة اليومية.

• استقرار مبكر يسمح بحركة مبكرة وظيفية:

  • بفضل التثبيت الزاوي المستقر الذي توفره هذه البراغي، يمكن للمرضى غالبًا البدء في حركة الطرف المصاب في وقت أبكر مما كان ممكنًا مع طرق التثبيت التقليدية.
  • الحركة المبكرة تساهم في تقليل التصلب المفصلي، وتحسين الدورة الدموية، والحفاظ على قوة العضلات، مما يسرع عملية إعادة التأهيل.

• تقليل المضاعفات:

  • معدلات أقل لعدم الاندماج العظمي (Non-union): يوفر التثبيت القوي والمستقر بيئة مثالية لالتئام العظم، مما يقلل بشكل كبير من خطر عدم اندماج الكسر.
  • معدلات أقل لفشل التثبيت: نظرًا لتصميمها الذي يقلل من الإجهاد على العظم والزرع، فإن براغي التثبيت المتغيرة الزاوية أقل عرضة للفشل الميكانيكي (مثل كسر البرغي أو اللوحة).
  • تقليل خطر اختراق البرغي للمفصل: تتيح المرونة في توجيه البرغي للجراح تجنب السطوح المفصلية، مما يقلل من خطر تلف الغضروف المفصلي والمضاعفات اللاحقة مثل التهاب المفاصل.
  • تقليل خطر انزلاق الكسر أو فقدان التقليل: الاستقرار الزاوي يمنع حركة الشظايا، مما يحافظ على الوضعية الصحيحة للكسر.

• فترة تعافٍ أقصر:

  • تساهم الحركة المبكرة وتقليل المضاعفات في تسريع عملية التعافي بشكل عام.
  • يمكن للمرضى العودة إلى الأنشطة اليومية والعمل في فترة زمنية أقصر مقارنة بالطرق التقليدية.

• جودة حياة أفضل:

  • تحسين الوظيفة: يعزز التثبيت المستقر والشفاء السريع استعادة الوظيفة الكامل
