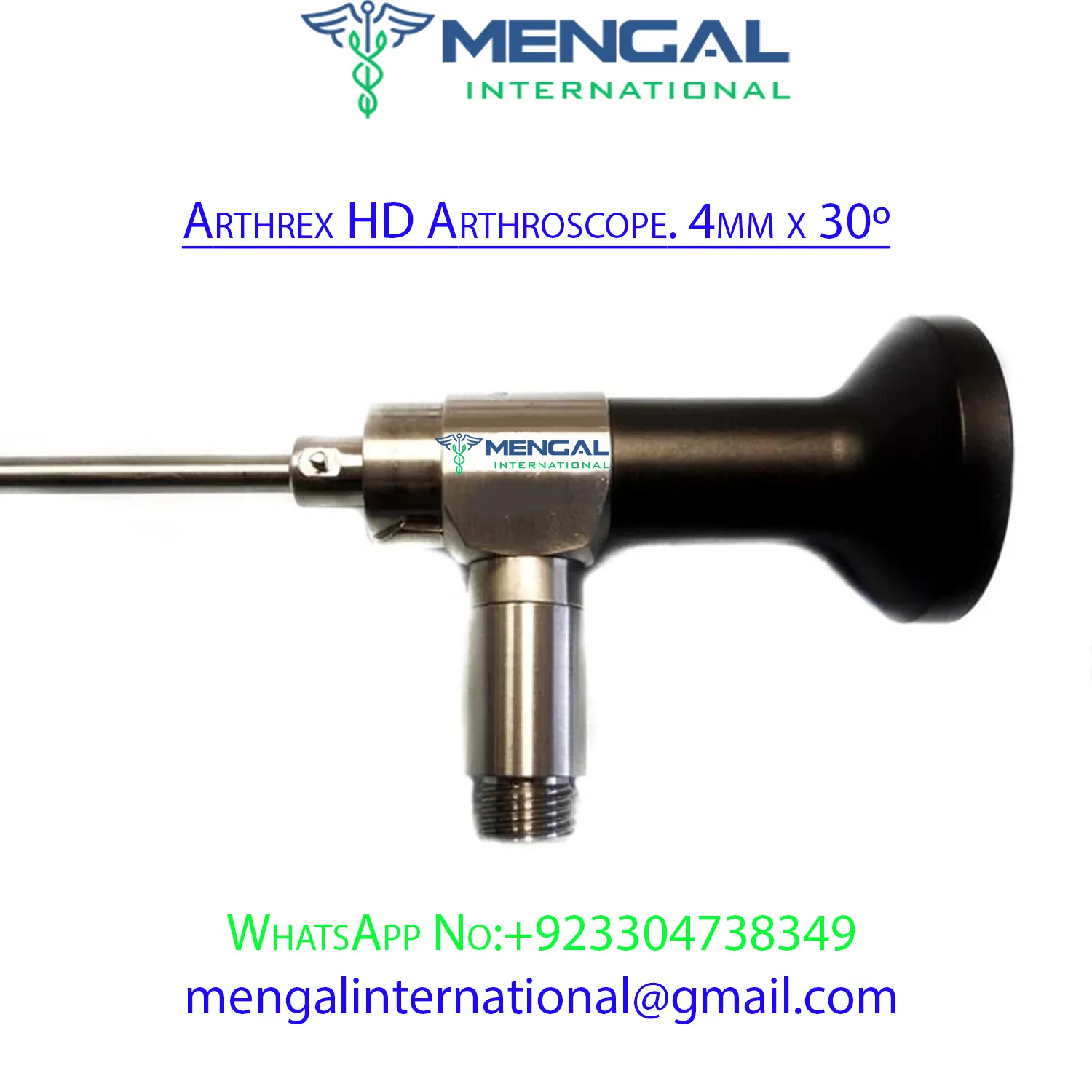

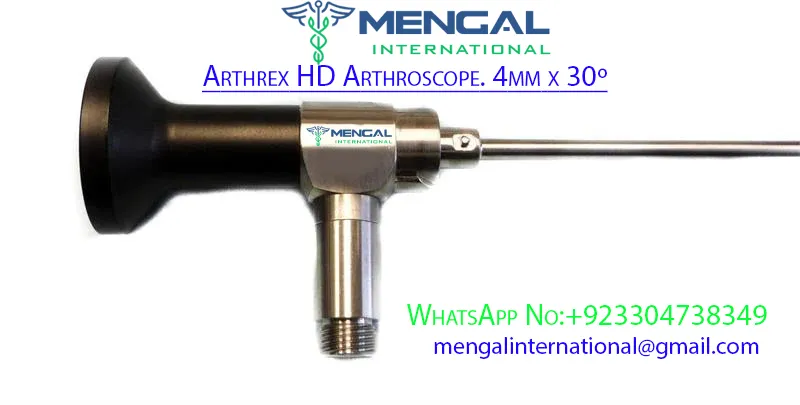

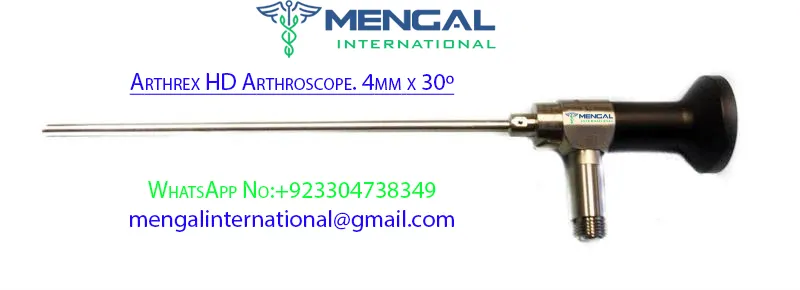

منظار المفصل (4.0 مم، عدسة 30 درجة، عالي الدقة): دليل شامل لجراحي العظام
1. مقدمة ونظرة عامة شاملة
يعتبر منظار المفصل أداة ثورية في مجال جراحة العظام، حيث حول مفهوم التدخل الجراحي من العمليات المفتوحة الواسعة إلى الإجراءات طفيفة التوغل. يمثل "منظار المفصل (4.0 مم، عدسة 30 درجة، عالي الدقة)" قمة التطور في هذه التقنية، حيث يجمع بين الدقة المتناهية، ووضوح الرؤية الفائق، والمرونة التشغيلية.
تهدف هذه المقالة إلى تقديم دليل شامل ومفصل حول هذه الأداة الحيوية، مستعرضةً تصميمها، تطبيقاتها السريرية، بروتوكولات صيانتها، تأثيرها على الميكانيكا الحيوية للمفصل، وكيف تساهم في تحسين نتائج المرضى بشكل ملحوظ.
ما هو منظار المفصل؟
منظار المفصل هو أداة بصرية رفيعة تستخدم لتقييم وتشخيص وعلاج المشاكل داخل المفصل. يتم إدخاله عبر شقوق صغيرة (بوابات) في الجلد، مما يسمح للجراح برؤية الهياكل الداخلية للمفصل على شاشة عرض عالية الدقة دون الحاجة لفتح المفصل بالكامل.
أهمية المواصفات (4.0 مم، 30 درجة، HD)
- 4.0 مم (القطر): يوفر هذا القطر توازناً مثالياً بين توفير رؤية واضحة وإمكانية الوصول إلى معظم المفاصل الكبيرة والمتوسطة، مع الحفاظ على صغر حجم الشق الجراحي، مما يقلل من الصدمة للأنسجة المحيطة.
- 30 درجة (زاوية العدسة): تتيح زاوية العدسة هذه رؤية بانورامية أوسع داخل المفصل، وتحديداً في المناطق التي قد تكون مخفية بالمنظار ذي العدسة المستقيمة (0 درجة). هذا يساعد في استكشاف الزوايا والأسطح المفصلية المعقدة بفعالية أكبر.
- HD (عالي الدقة): تعني تقنية الوضوح العالي (High Definition) أن الصور المعروضة على الشاشة تكون ذات جودة استثنائية من حيث الدقة واللون والتباين. هذا يترجم إلى تشخيص أكثر دقة وتوجيه جراحي أكثر فعالية، مما يقلل من فرص الأخطاء ويزيد من كفاءة الإجراء.
2. تعمق في المواصفات الفنية والآليات
أ. التصميم والمواد
يتم تصميم منظار المفصل 4.0 مم (30 درجة، HD) بدقة هندسية عالية لضمان الأداء الأمثل والمتانة.
- القطر (4.0 مم): يسمح هذا القطر بإدخال المنظار في المفاصل مثل الركبة والكتف والكاحل وحتى بعض تطبيقات الورك، مع تقليل حجم البوابات الجراحية.
- زاوية العدسة (30 درجة): توفر هذه الزاوية مجال رؤية مائلاً، مما يمنح الجراح القدرة على "النظر حول الزوايا" داخل المفصل. هذا أمر بالغ الأهمية لتصوير الهياكل التي قد تكون محجوبة بواسطة أنسجة أخرى أو لتقييم الجزء الخلفي من غضروف الرضفة أو السطح السفلي للغضروف الهلالي.
- تقنية الوضوح العالي (HD): تعتمد على نظام بصري متطور، غالباً ما يتضمن عدسات متعددة الطبقات مصممة خصيصاً لتقليل التشويه وتحسين نقل الضوء والتباين اللوني.
- المواد:
- الفولاذ المقاوم للصدأ من الدرجة الطبية: يشكل الجسم الرئيسي للمنظار، مما يضمن المتانة ومقاومة التآكل والتوافق الحيوي.
- عدسات الياقوت الصناعي: تستخدم لحماية الأجزاء البصرية الحساسة، كونها شديدة الصلابة ومقاومة للخدش.
- الألياف الضوئية: حزم رفيعة من الألياف الزجاجية أو البلاستيكية تنقل الضوء من مصدر خارجي إلى طرف المنظار داخل المفصل، مما يوفر إضاءة قوية وواضحة.
- هيكل متين: مصمم لتحمل عمليات التعقيم المتكررة والتعامل الصارم في بيئة غرفة العمليات.
مكونات منظار المفصل الرئيسية:
- عمود المنظار (Shaft): الجزء الطويل الرفيع الذي يدخل المفصل.
- نظام العدسات (Lens System): يقع في الطرف البعيد، ويجمع الصورة ويعرضها.
- منفذ الضوء (Light Post): نقطة اتصال لكابل الألياف الضوئية الذي ينقل الضوء.
- مقبس الكاميرا (Camera Connector): يتصل بوحدة الكاميرا لالتقاط الصورة وعرضها على الشاشة.
ب. آلية العمل
يعمل منظار المفصل بالتعاون مع نظام تصوير كامل:
1. مصدر الضوء: يتم توصيل كابل ألياف ضوئية بمصدر ضوء خارجي (عادةً زينون أو LED عالي الكثافة).
2. نقل الضوء: ينتقل الضوء عبر كابل الألياف الضوئية إلى منفذ الضوء في المنظار، ثم عبر حزم ألياف ضوئية صغيرة داخل المنظار إلى طرفه البعيد، مضيئاً المفصل من الداخل.
3. التقاط الصورة: تجمع العدسة الموجودة في طرف المنظار الصورة من داخل المفصل.
4. نقل الصورة: تنتقل الصورة عبر نظام العدسات الداخلية بالمنظار إلى مقبس الكاميرا.
5. العرض: تقوم وحدة الكاميرا المتصلة بتحويل الصورة الضوئية إلى إشارة إلكترونية تُعرض على شاشة عالية الدقة، مما يسمح للجراح برؤية تفاصيل المفصل بوضوح.
6. إدارة السوائل: يتم ضخ محلول ملحي معقم باستمرار داخل المفصل عبر قنية (cannula) للحفاظ على تمدد المفصل وغسل الدم والحطام، مما يضمن مجال رؤية واضحاً.
3. دواعي الاستخدام السريرية والاستخدامات الواسعة
أحدثت جراحة المناظير ثورة في علاج العديد من أمراض المفاصل. منظار المفصل 4.0 مم (30 درجة، HD) هو أداة متعددة الاستخدامات لتشخيص وعلاج مجموعة واسعة من الحالات.
أ. فوائد التنظير المفصلي العامة
- جراحة طفيفة التوغل: شقوق صغيرة، مما يقلل من الألم وفقدان الدم وتلف الأنسجة المحيطة.
- تعافٍ أسرع: يسمح للمرضى بالعودة إلى الأنشطة العادية بشكل أسرع.
- ندوب أصغر: نتائج تجميلية أفضل.
- تقليل مخاطر العدوى: بسبب صغر حجم الشقوق.
- دقة تشخيصية وعلاجية عالية: بفضل الرؤية الواضحة والمكبرة.
ب. تطبيقات المفاصل المحددة
| المفصل | دواعي الاستخدام السريرية الرئيسية |
|---|---|
| الركبة | - إصلاح تمزقات الغضروف الهلالي (Meniscus tears) |
| - إعادة بناء الرباط الصليبي الأمامي (ACL) أو الخلفي (PCL) | |
| - إصلاح الغضاريف المفصلية (Cartilage repair) | |
| - إزالة الأجسام الحرة (Loose bodies) | |
| - استئصال الغشاء الزليلي (Synovectomy) | |
| - علاج التهاب الغشاء الزليلي (Synovitis) | |
| - تنظير تشخيصي للآلام غير المبررة | |
| الكتف | - إصلاح تمزقات الكفة المدورة (Rotator cuff repair) |
| - علاج تمزقات الشفا (Labral tears) (مثل Bankart, SLAP) | |
| - علاج عدم استقرار الكتف (Shoulder instability) | |
| - تخفيف الضغط تحت الأخرم (Subacromial decompression) | |
| - علاج التهاب المحفظة اللاصق (Adhesive capsulitis) | |
| - إزالة الأجسام الحرة | |
| الكاحل | - علاج الانحشار الأمامي/الخلفي (Anterior/posterior impingement) |
| - علاج آفات الغضروف العظمي (Osteochondral lesions) | |
| - إزالة الأجسام الحرة | |
| - استئصال الغشاء الزليلي | |
| - تنظير تشخيصي للآلام | |
| المرفق | - إزالة الأجسام الحرة |
| - استئصال الغشاء الزليلي | |
| - علاج التهاب العظم والغضروف السالخ (Osteochondritis dissecans) | |
| - تحرير النفق المرفقي (Cubital tunnel release) | |
| الرسغ | - إصلاح تمزقات الغضروف الليفي الثلاثي (TFCC repair) |
| - استئصال الكيس العقدي (Ganglion excision) | |
| - علاج عدم استقرار الرسغ (Carpal instability) | |
| - تنظير تشخيصي للآلام | |
| الورك | - (قد يستخدم في حالات محددة أو كمنظار إضافي) |
| - علاج انحشار الفخذ الحقي (FAI) | |
| - إصلاح تمزقات الشفا الفخذي (Labral tears) | |
| - إزالة الأجسام الحرة |
ج. سير العمل الجراحي (Fitting/Usage Instructions)
- التحضير قبل الجراحة:
- فحص المنظار: التأكد من سلامة العدسات، ووضوح مجال الرؤية، وعدم وجود خدوش أو تلف في الألياف الضوئية (التحقق من عدم وجود نقاط سوداء في الصورة).
- توصيل الكاميرا ومصدر الضوء: توصيل رأس الكاميرا بالمنظار، وكابل الألياف الضوئية بمقبس الضوء في المنظار ومصدر الضوء.
- معايرة توازن اللون الأبيض (White Balance): توجيه المنظار نحو قطعة شاش بيضاء معقمة وإجراء معايرة توازن اللون الأبيض لضمان دقة الألوان في الصورة.
- تحديد وضعية المريض: وضع المريض في وضع مناسب يسمح بالوصول الأمثل للمفصل المستهدف وتمديده إذا لزم الأمر.
- إنشاء البوابات: بعد التخدير والتعقيم، يتم عمل شقوق صغيرة (بوابات) في الجلد والسوائل المفصلية باستخدام مبزل (trocar) وقنية (cannula) مناسبة.
- إدخال المنظار: يتم إدخال منظار المفصل عبر إحدى البوابات.
- إدارة السوائل: يتم توصيل خطوط الري (irrigation) والسحب (suction) للحفاظ على تمدد المفصل وغسل الحطام والدم.
- الفحص المنهجي: يقوم الجراح بفحص جميع الهياكل داخل المفصل بشكل منهجي باستخدام المنظار، مستفيداً من زاوية 30 درجة لرؤية المناطق الصعبة.
- إدخال الأدوات الجراحية: يتم إدخال الأدوات الجراحية المتخصصة (مثل الملاقط، والمقصات، والمكاشط) عبر بوابات إضافية لإجراء الإصلاحات أو الإزالة اللازمة.
- التوثيق: يتم التقاط صور ومقاطع فيديو عالية الدقة للنتائج التشخيصية والعلاجية.
- إزالة المنظار والأدوات: بعد الانتهاء من الإجراء، يتم سحب الأدوات والمنظار تدريجياً.
- إغلاق البوابات: يتم إغلاق الشقوق الصغيرة بغرز أو شرائط لاصقة معقمة.
4. بروتوكولات الصيانة والتعقيم (Maintenance/Sterilization protocols)
تعتبر الصيانة الدقيقة والتعقيم الفعال ضروريين لضمان طول عمر منظار المفصل، وسلامة المريض، ومنع انتقال العدوى.
أ. الرعاية الفورية بعد الاستخدام
- المسح والشطف: فوراً بعد الاستخدام، يجب مسح المنظار لإزالة أي سوائل أو أنسجة مرئية. ثم يُشطف جيداً بالماء الجاري لإزالة الملوثات الكبيرة.
- التفكيك: إذا كان المنظار يتكون من أجزاء قابلة للتفكيك، فيجب فصلها لتسهيل التنظيف الشامل.
ب. التنظيف
- التنظيف اليدوي:
- استخدام فرشاة ناعمة ومنظفات إنزيمية مخصصة للأدوات الجراحية لإزالة أي بقايا عضوية أو دم.
- التركيز على تنظيف العدسة الطرفية ومنفذ الضوء بعناية فائقة.
- الشطف المتكرر بالماء المقطر أو المعقم.
- التنظيف الآلي (مع الحذر):
- يمكن استخدام أجهزة التنظيف بالموجات فوق الصوتية لبعض المناظير، ولكن يجب التحقق من توصيات الشركة المصنعة لأن الاهتزازات قد تؤثر على الألياف الضوئية والعدسات.
- غسالات المطهرات الآلية (Automated Washer-Disinfectors) يمكن أن تكون فعالة، ولكن يجب التأكد من أن البرنامج مناسب للمناظير البصرية الحساسة.
- الفحص: بعد التنظيف، يجب فحص المنظار بدقة تحت التكبير بحثاً عن أي تلف، خدوش في العدسات، انحناء في العمود، أو نقاط سوداء في مجال الرؤية (مؤشر على تلف الألياف الضوئية).
ج. التعقيم
يجب تعقيم منظار المفصل بعد كل استخدام وفقاً لأعلى المعايير لمنع العدوى المكتسبة من المستشفيات.
- التعقيم بالبخار (Autoclave):
- هو الطريقة المفضلة لمعظم المناظير الحديثة التي تتحمل الحرارة.
- المعلمات: درجة حرارة عالية (عادة 132-135 درجة مئوية)، ضغط عالٍ، ووقت تعرض محدد (عادة 4-18 دقيقة، بالإضافة إلى وقت التجفيف).
- يجب وضع المنظار في عبوة تعقيم مناسبة (مثل أكياس التعقيم أو حاويات التعقيم الصلبة) تسمح باختراق البخار وتحافظ على التعقيم بعد الدورة.
- التعقيم بدرجة حرارة منخفضة:
- أكسيد الإيثيلين (EtO): طريقة فعالة للمواد الحساسة للحرارة والرطوبة، لكنها تتطلب وقتاً أطول للتهوية بسبب سمية الغاز.
- بلازما بيروكسيد الهيدروجين (Hydrogen Peroxide Plasma): طريقة سريعة وآمنة نسبياً للمواد الحساسة للحرارة، ولا تترك مخلفات سامة.
- حمض البيرأسيتيك (Peracetic Acid): يستخدم في المطهرات الكيميائية السائلة، ولكن يجب التأكد من توافق المادة مع المنظار.
د. التخزين
- بعد التعقيم، يجب تخزين المنظار في بيئة جافة ونظيفة ومعقمة، محمية من الغبار والرطوبة والتلف المادي، ووفقاً لتعليمات الشركة المصنعة.
هـ. الفحص والإصلاح المنتظم
- يجب إجراء فحص دوري شامل للمنظار بواسطة فنيين متخصصين أو الشركة المصنعة للتأكد من سلامة جميع المكونات البصرية والميكانيكية.
- إصلاح أي تلف أو استبدال الأجزاء المعيبة على الفور لضمان الأداء الآمن والفعال.
5. الميكانيكا الحيوية (Biomechanics)
يلعب منظار المفصل دوراً حاسماً في فهم وتعديل الميكانيكا الحيوية للمفصل، سواء بشكل مباشر أو غير مباشر.
- الوصول الدقيق والحد الأدنى من الصدمة: قطر المنظار البالغ 4.0 مم يسمح بإنشاء بوابات صغيرة، مما يقلل من الصدمة للأنسجة الرخوة المحيطة بالمفصل (الجلد، الكبسولة، الأربطة). هذا يقلل من الالتهاب بعد الجراحة ويساعد في الحفاظ على السلامة الهيكلية للمفصل، وهو أمر حيوي للميكانيكا الحيوية الطبيعية.
- الرؤية المحسنة للميكانيكا المفصلية: تتيح العدسة بزاوية 30 درجة ورؤية HD للجراح تقييم دقيق للهياكل داخل المفصل، مثل تمزقات الغضروف الهلالي أو الشفا، والتي تؤثر بشكل مباشر على توزيع الحمل واستقرار المفصل. على سبيل المثال، يمكن رؤية التمزق المعقد في الغضروف الهلالي بشكل أفضل، مما يسمح بإصلاح دقيق يعيد وظيفته كوسادة ومثبت، وبالتالي يحسن الميكانيكا الحيوية للركبة.
- معالجة الاختلالات البيوميكانيكية:
- إصلاح الأربطة: عند إعادة بناء الرباط الصليبي الأمامي (ACL)، يسمح المنظار بوضع دقيق للأنفاق العظمية والطعم، وهو أمر حاسم لاستعادة الثبات البيوميكانيكي للركبة ومنع التراخي.
- إزالة الأجسام الحرة: يمكن للأجسام الحرة أن تعيق الحركة الطبيعية للمفصل وتسبب تآكلاً للغضاريف. يسهل المنظار تحديد موقعها وإزالتها بدقة، مما يعيد سلاسة حركة المفصل.
- إصلاح الغضاريف: تسمح الرؤية عالية الدقة بإجراءات إصلاح الغضاريف (مثل التحفيز الدقيق أو زرع الخلايا الغضروفية) بدقة متناهية، مما يهدف إلى استعادة سطح مفصلي أملس وتقليل الاحتكاك.
- تقييم ديناميكي: في بعض الحالات، يمكن للجراح تقييم حركة المفصل تحت المنظار (على سبيل المثال، اختبار الثبات أثناء التخدير) لتقييم الاختلالات البيوميكانيكية بشكل ديناميكي، مما يساعد في توجيه العلاج.
- تأثير على توزيع الحمل: أي تغيير في شكل أو وظيفة الهياكل المفصلية يؤثر على توزيع الحمل. من خلال توفير رؤية واضحة للضرر وإجراء إصلاحات دقيقة، يساعد المنظار في استعادة توزيع الحمل الطبيعي، مما يقلل من خطر تطور التهاب المفاصل التنكسي على المدى الطويل.
6. تحسينات نتائج المرضى (Patient Outcome Improvements)
يعتبر منظار المفصل 4.0 مم (30 درجة، HD) أداة محورية في تحقيق تحسينات كبيرة في نتائج المرضى بعد جراحات المفاصل.
- تقليل الألم بعد الجراحة: الشقوق الصغيرة والحد الأدنى من الصدمة للأنسجة يترجمان إلى ألم أقل بكثير مقارنة بالجراحة المفتوحة، مما يقلل الحاجة إلى المسكنات القوية.
- تعافٍ أسرع وعودة مبكرة للوظيفة: يتيح التعافي السريع للمرضى بدء برامج إعادة التأهيل في وقت مبكر، مما يسرع العودة إلى الأنشطة اليومية والرياضية.
- نتائج تجميلية أفضل: الشقوق الصغيرة تترك ندوباً غير واضحة، وهو ما يفضله المرضى بشكل خاص.
- انخفاض خطر المضاعفات: بما في ذلك العدوى، وفقدان الدم، وتلف الأعصاب والأوعية الدموية، وذلك بفضل الطبيعة طفيفة التوغل والرؤية الممتازة.
- دقة تشخيصية وعلاجية معززة: تسمح جودة الصورة عالية الدقة والقدرة على رؤية الزوايا الصعبة بتشخيص دقيق للغاية، مما يؤدي إلى خطط علاجية أكثر استهدافاً وفعالية.
- تحسين وظيفة المفصل على المدى الطويل: من خلال الإصلاحات الدقيقة للهياكل المفصلية، يساهم المنظار في استعادة الميكانيكا الحيوية الطبيعية للمفصل، مما يؤدي إلى تحسين وظيفة المفصل واستقراره وحركته على المدى الطويل.
- تقليل مدة الإقامة في المستشفى والتكاليف: العديد من إجراءات التنظير المفصلي يمكن إجراؤها كجراحة يوم واحد، مما يقلل من مدة الإقامة في المستشفى ويخفض التكاليف الإجمالية للرعاية الصحية.
- رضا المريض أعلى: تؤدي كل هذه الفوائد مجتمعة إلى مستوى عالٍ من رضا المرضى عن نتائج الجراحة.
7. المخاطر والآثار الجانبية وموانع الاستخدام
على الرغم من أن التنظير المفصلي إجراء آمن وفعال بشكل عام، إلا أنه لا يخلو من المخاطر المحتملة والآثار الجانبية، وهناك بعض موانع الاستخدام.
أ. المخاطر المحتملة
- العدوى: على الرغم من انخفاض معدلها في الجراحة بالمنظار، إلا أنها لا تزال خطراً.
- النزيف: قد يحدث نزيف داخل المفصل (تجمع دموي).
- تلف الأعصاب أو الأوعية الدموية: قد يحدث تلف عرضي للهياكل المحيطة بالمفصل.
- تلف الغضروف أو الهياكل المفصلية الأخرى: قد يحدث أثناء إدخال المنظار أو الأدوات.
- تسرب السوائل (Fluid Extravasation): قد تتسرب السوائل المستخدمة في الري إلى الأنسجة المحيطة، مما يسبب تورماً.
- كسر الأدوات: نادراً ما تنكسر أجزاء صغيرة من الأدوات داخل المفصل.
- مخاطر التخدير: تشمل المخاطر المرتبطة بالتخدير العام أو الموضعي.
- الخثرة الوريدية العميقة (DVT) والانصمام الرئوي (PE): خطر منخفض ولكنه موجود، خاصة في جراحات الأطراف السفلية.
ب. الآثار الجانبية الشائعة
- التورم والكدمات: حول المفصل المعالج.
- التيبس المؤقت: في المفصل.
- الألم: بعد الجراحة، وعادة ما يمكن التحكم فيه بالمسكنات.
- خدر مؤقت: حول مواقع الشقوق.
ج. موانع الاستخدام
- التهاب المفصل الحاد النشط: قد يؤدي إدخال المنظار إلى انتشار العدوى.
- التهاب الجلد أو العدوى في موقع الجراحة: يجب علاجها قبل الجراحة.
- اضطرابات النزيف غير المسيطر عليها: تزيد من خطر النزيف.
- أمراض طبية مصاحبة شديدة: قد تمنع المريض من تحمل التخدير أو الجراحة (مثل أمراض القلب والرئة غير المستقرة).
- التهاب المفاصل التنكسي الشديد (المرحلة المتأخرة): في بعض الحالات، قد لا يكون التنظير المفصلي فعالاً وقد تكون هناك حاجة لاستبدال المفصل.
- تحديد حركة المفصل الشديد (Ankylosis): قد يجعل إدخال المنظار صعباً أو مستحيلاً.
8. قسم الأسئلة الشائعة (FAQ)
س1: ما هو الاستخدام الرئيسي لمنظار المفصل 4.0 مم؟
ج1: يستخدم منظار المفصل 4.0 مم بشكل أساسي لتشخيص وعلاج مجموعة واسعة من الحالات في المفاصل الكبيرة والمتوسطة مثل الركبة والكتف والكاحل والمرفق والرسغ، بفضل قطره الصغير الذي يقلل من الصدمة الجراحية.
س2: لماذا تعتبر زاوية العدسة 30 درجة مهمة في هذا المنظار؟
ج2: تتيح زاوية العدسة 30 درجة رؤية مائلة، مما يسمح للجراح بالنظر حول الزوايا والهياكل المخفية داخل المفصل بشكل أفضل من المناظير ذات الزاوية 0 درجة، مما يحسن من دقة التشخيص والعلاج.
س3: ما الذي تعنيه تقنية HD (عالي الدقة) لجراحة المناظير؟
ج3: تعني تقنية HD الحصول على صور وفيديوهات عالية الوضوح من داخل المفصل، مما يوفر تفاصيل دقيقة للأنسجة والهياكل. هذا يترجم إلى تشخيص أكثر دقة، وتوجيه جراحي أفضل، وتقليل فرص الأخطاء أثناء العملية.
س4: هل جراحة المناظير مؤلمة؟
ج4: عادة ما تكون جراحة المناظير أقل إيلاماً بكثير من الجراحة المفتوحة بفضل الشقوق الصغيرة. يتم التحكم في أي ألم بعد الجراحة بفعالية باستخدام المسكنات.
