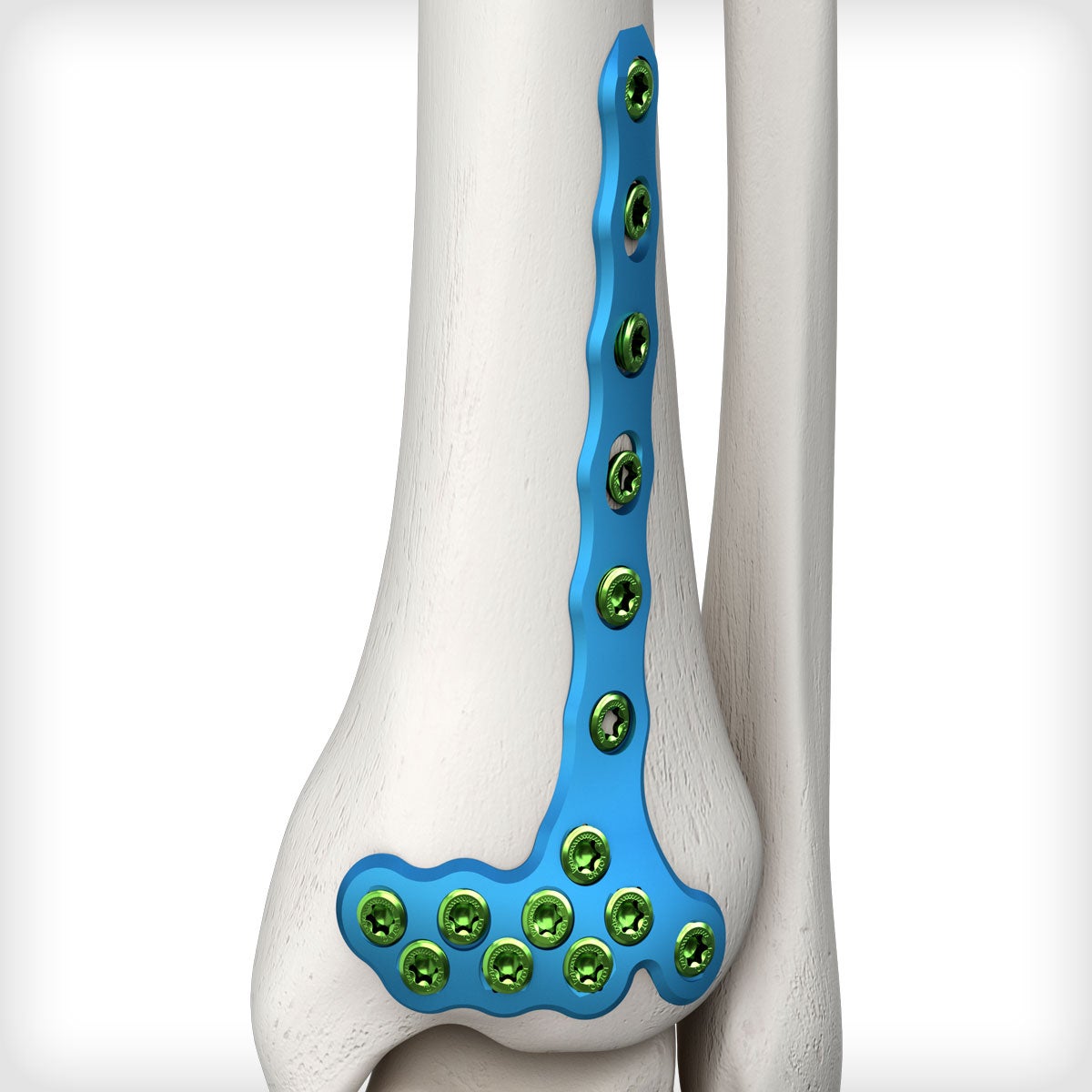

صفيحة قصبة الساق القاصية الأمامية الجانبية (Pilon): دليل طبي شامل

تُعد كسور البيلون (Pilon fractures) من الإصابات المعقدة والمُتحدية في جراحة العظام، حيث تشمل كسورًا داخل المفصل في الجزء القاصي من عظم قصبة الساق (الظنبوب). تُعرف هذه الكسور بتأثيرها الشديد على السطح المفصلي لمفصل الكاحل، وغالبًا ما تنتج عن قوى عالية الطاقة، مثل حوادث السقوط من ارتفاعات أو حوادث السيارات. نظرًا لتعقيدها واحتمالية حدوث مضاعفات كبيرة، تتطلب هذه الكسور نهجًا علاجيًا دقيقًا ومبتكرًا.

في هذا السياق، برزت صفيحة قصبة الساق القاصية الأمامية الجانبية (Anterolateral Distal Tibia (Pilon) Plate) كحل جراحي متقدم وفعال. تمثل هذه الصفيحة تطورًا كبيرًا في تثبيت كسور البيلون، حيث توفر استقرارًا فائقًا ودعمًا هيكليًا ضروريًا لإعادة بناء السطح المفصلي واستعادة الوظيفة الطبيعية للمفصل. يهدف هذا الدليل الشامل إلى تقديم نظرة معمقة حول هذه الصفيحة، بدءًا من تصميمها وموادها، مرورًا بتطبيقاتها السريرية، وصولاً إلى ميكانيكاها الحيوية، بروتوكولات صيانتها، وتحسين نتائج المرضى.

المواصفات الفنية والآليات التفصيلية

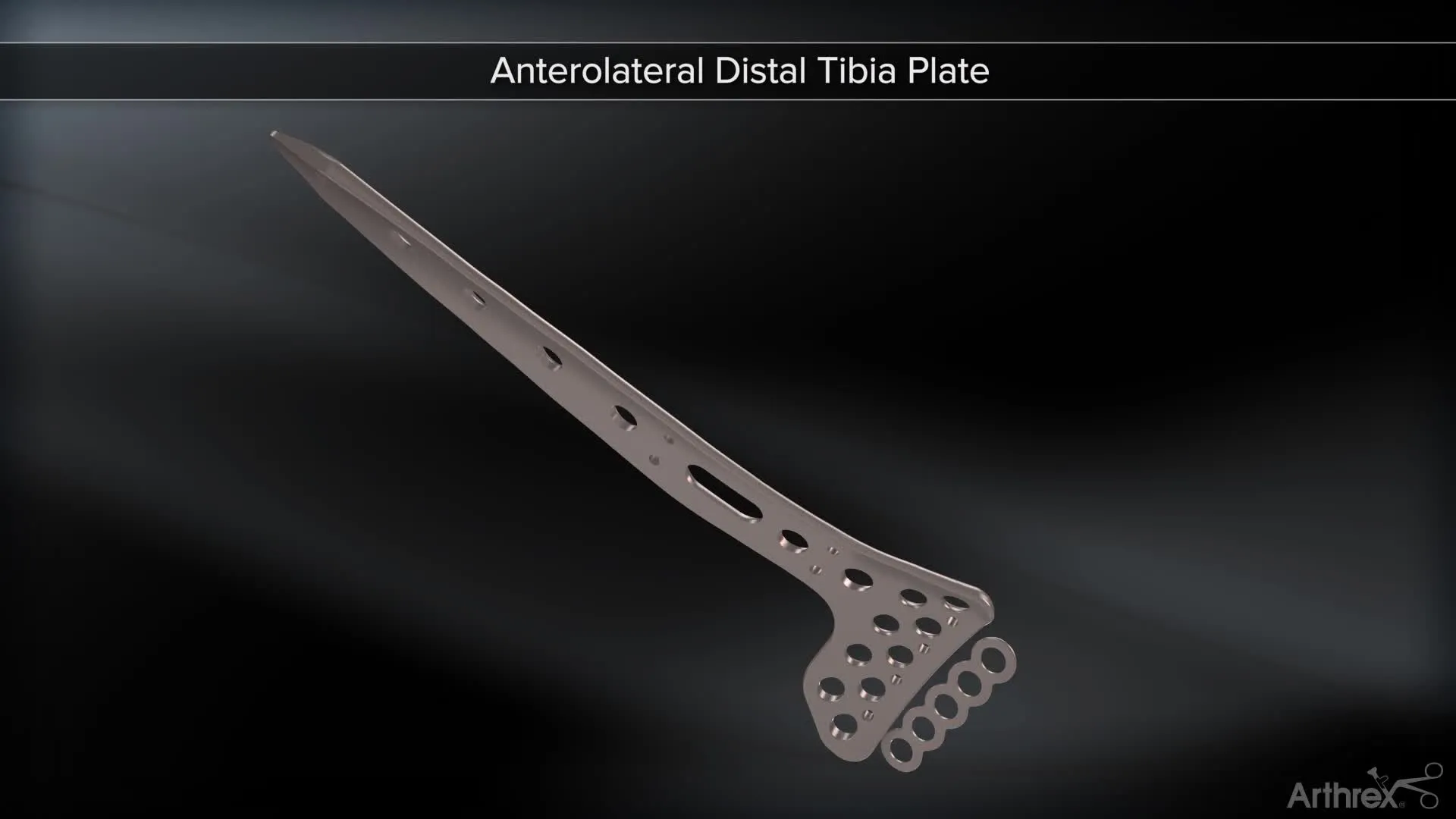

تُعد صفيحة قصبة الساق القاصية الأمامية الجانبية نتاجًا لهندسة طبية دقيقة تهدف إلى معالجة التحديات الفريدة لكسور البيلون.

التصميم والمواد

• التصميم التشريحي المُسبق التشكيل (Pre-contoured Anatomical Design):
  • تم تصميم الصفيحة لتتناسب بدقة مع التشريح المعقد للجزء القاصي من قصبة الساق، خاصة على الجانب الأمامي الجانبي، مما يقلل الحاجة إلى الانحناء اليدوي أثناء الجراحة ويضمن ملاءمة مثالية.
  • يتميز التصميم بوجود انحناءات محددة لدعم السطح المفصلي الفرعي (subchondral support) وتجنب تهيج الأنسجة الرخوة.
  • تكون الصفيحة عادةً ذات تصميم منخفض البروز (low-profile) لتقليل تهيج الأنسجة الرخوة فوقها.
• المواد (Materials):
  • تُصنع الصفيحة عادةً من سبائك التيتانيوم (Titanium alloys)، مثل Ti-6Al-4V.
  • المزايا:
    • التوافق الحيوي الممتاز (Excellent Biocompatibility): يقلل من ردود الفعل السلبية للجسم.
    • القوة العالية إلى الوزن (High Strength-to-Weight Ratio): توفر دعمًا قويًا دون إضافة وزن زائد.
    • مقاومة التآكل (Corrosion Resistance): تضمن طول عمر الزرع داخل الجسم.
    • التوافق مع التصوير بالرنين المغناطيسي (MRI Compatibility): تسمح بإجراء فحوصات الرنين المغناطيسي دون تداخل كبير.
• تقنية البراغي المقفلة (Locking Screw Technology):
  • تُعد هذه الميزة حجر الزاوية في تصميم الصفيحة. تتصل البراغي المقفلة بالصفيحة بزاوية ثابتة، مما يخلق بناءً ثابت الزاوية (fixed-angle construct).
  • المزايا:
    • استقرار فائق (Superior Stability): توفر استقرارًا حتى في العظام ذات الجودة الرديئة (مثل العظام الهشة).
    • توزيع موحد للضغط (Even Stress Distribution): تقلل من نقاط التركيز الشديدة للضغط.
    • عدم الحاجة إلى ضغط الصفيحة على العظم (No Plate-to-Bone Compression): تحافظ على التروية الدموية للعظم تحت الصفيحة، مما يعزز الشفاء.
• ثقوب مختلطة (Combined Locking/Non-locking Holes):
  • تسمح هذه الثقوب باستخدام براغي مقفلة لتوفير الاستقرار الزاوي، وبراغي غير مقفلة (compression screws) لضغط الشظايا العظمية أو استخدامها كبراغي تثبيت مؤقتة.
  • توفر مرونة جراحية أكبر وتسمح بإنشاء بناء هجين (hybrid fixation) يتكيف مع نمط الكسر.
• ميزات إضافية:
  • ثقوب أسلاك K (K-wire holes): لتثبيت مؤقت للشظايا أو لتوجيه البراغي.
  • تصميم محدود التلامس (Limited-contact design): يقلل من منطقة التلامس بين الصفيحة والعظم لتعزيز التروية الدموية للعظم.

الميكانيكا الحيوية (Biomechanics)

• الاستقرار ثابت الزاوية (Fixed-Angle Stability):
  • تعمل الصفيحة والبراغي المقفلة كوحدة واحدة، مما يوفر مقاومة ممتازة للقوى المحورية والدورانية. هذا يمنع فقدان التثبيت الثانوي (secondary loss of reduction) وهو أمر بالغ الأهمية لكسور البيلون المعقدة.
• مشاركة الحمل مقابل تحمل الحمل (Load Sharing vs. Load Bearing):
  • بفضل تصميمها، تشارك الصفيحة في تحمل الحمل مع العظم، بدلاً من تحمل الحمل بالكامل (load bearing). هذا يقلل من ظاهرة حماية الإجهاد (stress shielding)، حيث يمكن أن يؤدي تحمل الصفيحة للحمل بالكامل إلى ضعف العظم تحتها.
• دعم السطح المفصلي الفرعي (Subchondral Support):
  • يسمح التشكيل المسبق للصفيحة بوضع براغي مقفلة بالقرب من السطح المفصلي، مما يوفر دعمًا مباشرًا للشظايا المفصلية ويمنع انهيارها، وهو أمر حيوي لتقليل خطر التهاب المفاصل ما بعد الصدمة (post-traumatic arthritis).
• مقاومة قوى القص (Resistance to Shear Forces):
  • تُعد كسور البيلون عرضة لقوى القص بسبب طبيعة الكسر. يوفر البناء ثابت الزاوية مقاومة فعالة لهذه القوى، مما يحافظ على استقرار الشظايا.

آلية العمل (Mechanism of Action)

• التثبيت الداخلي المستقر (Stable Internal Fixation): توفر الصفيحة تثبيتًا قويًا للشظايا العظمية، مما يسمح بالشفاء الأولي للعظم.
• السماح بالتعبئة المبكرة (Early Mobilization): يمكّن الاستقرار القوي الذي توفره الصفيحة المرضى من البدء في حركة مفصل الكاحل مبكرًا، مما يقلل من تصلب المفصل ويحسن النتائج الوظيفية.
• تعزيز تقنيات الرد غير المباشر (Promoting Indirect Reduction Techniques): يسمح التصميم بالرد غير المباشر للكسر، مما يقلل من التداخل الجراحي مع الأنسجة الرخوة ويحافظ على التروية الدموية.
• دعم إعادة بناء السطح المفصلي (Supporting Articular Surface Reconstruction): تتيح الصفيحة إعادة بناء دقيقة للسطح المفصلي، وهي خطوة حاسمة في استعادة الوظيفة وتقليل خطر التهاب المفاصل.

دواعي الاستعمال السريرية والاستخدامات الشاملة

تُعد صفيحة قصبة الساق القاصية الأمامية الجانبية أداة قيمة في ترسانة جراح العظام لعلاج مجموعة واسعة من كسور البيلون.

دواعي الاستعمال (Indications)

• كسور قصبة الساق القاصية المعقدة (Pilon) (AO/OTA Type 43-C):
  • تُستخدم بشكل أساسي في كسور البيلون المعقدة التي تشمل السطح المفصلي.
  • كسور داخل المفصل (Intra-articular involvement): خاصة تلك التي تتطلب إعادة بناء دقيقة للسطح المفصلي.
  • الكسور المفتتة (Comminuted fractures): حيث توفر الصفيحة دعمًا هيكليًا للشظايا الصغيرة.
  • الكسور المفتوحة (Open fractures): بعد إدارة الأنسجة الرخوة الأولية والتحكم في العدوى.
• عدم الالتئام أو سوء الالتئام في قصبة الساق القاصية (Non-unions/Malunions of Distal Tibia):
  • يمكن استخدامها في حالات الفشل السابق للتثبيت أو سوء الالتئام الذي يتطلب إعادة بناء وتثبيت مستقر.

التطبيقات الجراحية وتعليمات التركيب/الاستخدام (Surgical Applications / Fitting/Usage instructions)

يتطلب استخدام هذه الصفيحة خبرة جراحية دقيقة وتخطيطًا شاملًا.

1. التخطيط قبل الجراحة (Pre-operative Planning):

   • التصوير المقطعي المحوسب (CT Scan): ضروري لفهم النمط المعقد للكسر، وتحديد عدد الشظايا، وتقييم مدى إصابة السطح المفصلي.
   • القوالب (Templating): استخدام صور الأشعة السينية أو الأشعة المقطعية لتحديد حجم الصفيحة وطولها وموضعها الأمثل.
   • توقيت الجراحة (Timing of Surgery): غالبًا ما تتطلب كسور البيلون "مرحلة انتظار" للسماح بتحسن حالة الأنسجة الرخوة (تقليل التورم والبثور) قبل الجراحة النهائية. قد يُستخدم مثبت خارجي مؤقت (external fixator) خلال هذه الفترة.

2. تحديد وضعية المريض (Patient Positioning):

   • يُوضع المريض عادةً في وضع الاستلقاء الظهري (supine position) مع ثني الركبة للسماح بحركة الكاحل وتصوير الأشعة السينية. قد يُستخدم جهاز شد (traction device) للمساعدة في الرد.

3. النهج الجراحي (Surgical Approach):

   • النهج الأمامي الجانبي (Anterolateral Approach): هو النهج الأكثر شيوعًا لهذه الصفيحة، حيث يوفر رؤية جيدة للسطح المفصلي الأمامي والجانبي لقصبة الساق ويسمح بالوصول إلى الصفيحة.
   • اعتبارات الأنسجة الرخوة (Soft Tissue Considerations): يجب الحفاظ على الأنسجة الرخوة وتجنب التلف المفرط لتقليل خطر المضاعفات مثل النخر الجلدي (skin necrosis) والعدوى.

4. تقنيات الرد (Reduction Techniques):

   • الشد (Distraction): قد يُستخدم الشد لإعادة استقامة العظم وتسهيل رد الشظايا المفصلية.
   • المثبت الخارجي (External Fixator): يمكن استخدامه مؤقتًا للمساعدة في الرد والحفاظ عليه.
   • أسلاك K المؤقتة (Provisional K-wires): تُستخدم لتثبيت الشظايا الصغيرة أو السطح المفصلي بعد رده.
   • الأدوات المتخصصة (Specialized Instruments): مثل رافعات العظام (bone elevators) وملاقط الرد (reduction clamps) لتحقيق رد تشريحي دقيق.

5. وضع الصفيحة وتثبيتها (Plate Placement and Fixation):

   • تحديد موضع الصفيحة (Plate Positioning): يتم وضع الصفيحة على الجانب الأمامي الجانبي لقصبة الساق القاصية، مع التأكد من أنها لا تتعدى على السطح المفصلي أو تتسبب في تهيج الأوتار.
   • تسلسل إدخال البراغي (Screw Insertion Sequence):
     • غالبًا ما تبدأ البراغي غير المقفلة (lag screws) بضغط الشظايا المفصلية للحصول على رد تشريحي.
     • تُستخدم البراغي المقفلة (locking screws) بعد ذلك لتوفير الاستقرار الزاوي النهائي، بدءًا من الأجزاء القريبة من المفصل لضمان دعم السطح المفصلي.
     • يجب التأكد من طول البراغي المناسب لتجنب اختراق السطح المفصلي.
   • أهمية الرد التشريحي (Importance of Anatomical Reduction): الهدف الأساسي هو استعادة الشكل التشريحي للسطح المفصلي بدقة لتجنب التهاب المفاصل ما بعد الصدمة.

6. الرعاية بعد الجراحة (Post-operative Care):

   • إدارة الجرح (Wound Management): العناية الجيدة بالجرح لتقليل خطر العدوى.
   • التحكم في الألم (Pain Control): استخدام مسكنات الألم المناسبة.
   • الوقاية من جلطات الأوردة العميقة (DVT Prophylaxis): لمنع تكون الجلطات الدموية.

7. بروتوكول إعادة التأهيل (Rehabilitation Protocol):

   • عدم تحمل الوزن في البداية (Non-weight Bearing Initially): عادةً ما يُمنع المريض من تحمل الوزن على الساق المصابة لعدة أسابيع للسماح بالشفاء الأولي.
   • تحمل الوزن التدريجي (Gradual Weight Bearing): يتم التقدم في تحمل الوزن تدريجيًا تحت إشراف طبيب العلاج الطبيعي.
   • تمارين نطاق الحركة (Range of Motion Exercises): البدء المبكر بتمارين لطيفة لتحريك مفصل الكاحل لتقليل التصلب.
   • العلاج الطبيعي (Physical Therapy): برنامج مكثف لاستعادة القوة ونطاق الحركة والوظيفة.

بروتوكولات الصيانة والتعقيم (Maintenance/Sterilization protocols)

هذه البروتوكولات خاصة بالأدوات الجراحية والصفيحة قبل الزرع.

• التنظيف الفوري بعد الجراحة (Immediate Cleaning after Surgery):
  • يجب تنظيف الأدوات والصفيحة (إذا لم تُستخدم) فورًا بعد الجراحة لإزالة الدم وبقايا الأنسجة.
  • استخدام منظفات إنزيمية خاصة لتفكيك المواد العضوية.
• التنظيف بالموجات فوق الصوتية (Ultrasonic Cleaning):
  • تُستخدم هذه الطريقة لتنظيف الأدوات بشكل شامل، خاصة في المناطق التي يصعب الوصول إليها.
• الفحص (Inspection):
  • بعد التنظيف، تُفحص الأدوات والصفيحة للتأكد من عدم وجود أي تلف، مثل الشقوق أو التآكل، والتي قد تؤثر على أدائها أو تعقيمها.
• طرق التعقيم (Sterilization Methods):
  • التعقيم بالبخار (Autoclaving/Steam Sterilization): هي الطريقة الأكثر شيوعًا وفعالية.
    • المعايير: يتم تعقيم الأدوات والصفيحة في جهاز الأوتوكلاف عند درجات حرارة وضغط محددين (مثال: 132-135 درجة مئوية عند 27-30 رطل لكل بوصة مربعة لمدة 4-10 دقائق).
    • يجب اتباع تعليمات الشركة المصنعة بدقة.
• ظروف التخزين (Storage Conditions):
  • يجب تخزين الأدوات والصفيحة المعقمة في عبواتها الأصلية المعقمة، في بيئة نظيفة وجافة، وبعيدًا عن الرطوبة أو التلوث.

المخاطر، الآثار الجانبية، وموانع الاستعمال

مثل أي إجراء جراحي، ينطوي استخدام صفيحة قصبة الساق القاصية الأمامية الجانبية على مخاطر ومضاعفات محتملة.

المخاطر والآثار الجانبية (Risks and Side Effects)

• العدوى (Infection):
  • يمكن أن تكون سطحية أو عميقة، وتتطلب في بعض الأحيان إزالة الزرعة.
  • تُعد كسور البيلون عرضة بشكل خاص للعدوى بسبب ضعف الأنسجة الرخوة في هذه المنطقة.
• عدم الالتئام أو سوء الالتئام (Non-union/Malunion):
  • فشل العظم في الالتئام أو التئامه في وضع غير صحيح، مما قد يتطلب جراحة إضافية.
• فشل الأجهزة (Hardware Failure):
  • كسر الصفيحة أو البراغي (نادر مع الصفائح الحديثة المصنوعة من التيتانيوم).
  • قد يحدث بسبب تحميل مبكر جدًا أو عدم كفاية الرد الأولي.
• مضاعفات الأنسجة الرخوة (Soft Tissue Complications):
  • تفكك الجرح (Wound dehiscence): انفتاح الجرح.
  • نخر الجلد (Skin necrosis): موت الأنسجة الجلدية.
  • تهيج الأنسجة الرخوة (Soft tissue irritation): بسبب بروز الصفيحة، مما قد يستدعي إزالة الصفيحة لاحقًا.
• إصابة الأعصاب/الأوعية الدموية (Nerve/Vascular Injury):
  • خطر تلف الأعصاب أو الأوعية الدموية المحيطة أثناء الجراحة.
• التهاب المفاصل ما بعد الصدمة (Post-traumatic Arthritis):
  • أحد أهم المضاعفات طويلة الأمد، حتى مع الرد التشريحي الجيد، بسبب تلف الغضروف الأولي.
• متلازمة الحيز (Compartment Syndrome):
  • زيادة الضغط داخل الحيز العضلي، مما قد يؤدي إلى تلف الأعصاب والعضلات إذا لم يتم علاجه بسرعة.

موانع الاستعمال (Contraindications)

• تلف شديد في الأنسجة الرخوة (Severe Soft Tissue Compromise):
  • وجود بثور جلدية واسعة، أو جروح مفتوحة ملوثة، أو نخر جلدي يمنع إجراء الجراحة الفورية. يجب تأجيل الجراحة حتى تتحسن حالة الأنسجة الرخوة.
• العدوى النشطة في مجال الجراحة (Active Infection in the Surgical Field):
  • يجب معالجة العدوى أولاً قبل زرع أي أجهزة معدنية.
• جودة العظام السيئة للغاية (Extremely Poor Bone Quality):
  • في حالات هشاشة العظام الشديدة، قد لا توفر الصفيحة تثبيتًا كافيًا، وقد تتطلب تقنيات تثبيت إضافية أو بديلة.
• الأمراض الجهازية غير المسيطر عليها (Uncontrolled Systemic Diseases):
  • مثل مرض السكري غير المسيطر عليه أو أمراض الأوعية الدموية الطرفية الشديدة، والتي تزيد من مخاطر المضاعفات الجراحية والشفاء.

قسم الأسئلة الشائعة (FAQ)

1. ما هو كسر البيلون (Pilon fracture)؟

كسر البيلون هو نوع معقد من كسور الجزء القاصي من عظم قصبة الساق (الظنبوب) الذي يشمل السطح المفصلي لمفصل الكاحل. غالبًا ما ينتج عن قوى عالية الطاقة ويؤدي إلى تفتت العظم وتلف الغضروف.

2. لماذا تُستخدم صفيحة قصبة الساق الأمامية الجانبية لكسور البيلون؟

تُستخدم هذه الصفيحة لأنها مصممة خصيصًا لتوفير تثبيت مستقر وقوي للكسور المعقدة داخل المفصل. يسمح تصميمها التشريحي وبراغيها المقفلة بإعادة بناء دقيقة للسطح المفصلي ودعم الشظايا العظمية، مما يعزز الشفاء ويقلل من المضاعفات.

3. ما هي مزايا الصفائح المقفلة (locking plates)؟

تكمن الميزة الرئيسية للصفائح المقفلة في قدرتها على إنشاء بناء ثابت الزاوية. هذا يوفر استقرارًا فائقًا بغض النظر عن جودة العظم، ويقلل من الحاجة إلى ضغط الصفيحة على العظم (مما يحافظ على التروية الدموية)، ويوفر مقاومة أفضل للقوى المحورية والدورانية.

4. ما هي المادة التي تُصنع منها الصفيحة؟

تُصنع الصفيحة عادةً من سبائك التيتانيوم عالية الجودة، مثل Ti-6Al-4V. يُعرف التيتانيوم بتوافقه الحيوي الممتاز، وقوته العالية، ومقاومته للتآكل، وتوافقه مع التصوير بالرنين المغناطيسي.

5. كم من الوقت يستغرق التعافي من جراحة كسر البيلون باستخدام هذه الصفيحة؟

يختلف وقت التعافي بشكل كبير بناءً على شدة الكسر وحالة المريض. بشكل عام، قد يستغرق الأمر من 6 إلى 12 شهرًا أو أكثر للعودة إلى الأنشطة الطبيعية. يتضمن التعافي عادةً فترة عدم تحمل الوزن لمدة 6-12 أسبوعًا، تليها إعادة تأهيل مكثفة.

6. هل سأحتاج إلى جراحة أخرى لإزالة الصفيحة؟

ليست دائمًا. يتم ترك الصفيحة عادةً بشكل دائم ما لم تسبب مشاكل مثل الألم، تهيج الأنسجة الرخوة، أو العدوى. في هذه الحالات، قد يوصي الجراح بإزالة الصفيحة بعد اكتمال التئام العظم.

7. ما هي المضاعفات المحتملة لهذه الجراحة؟

تشمل المضاعفات المحتملة العدوى، عدم الالتئام أو سوء الالتئام، تلف الأنسجة الرخوة، تلف الأعصاب أو الأوعية الدموية، وأهمها التهاب المفاصل ما بعد الصدمة.

8. هل يمكنني المشي على ساقي بعد الجراحة مباشرة؟

لا، عادةً ما يُمنع المريض من تحمل الوزن على الساق المصابة لعدة أسابيع (عادة 6-12 أسبوعًا) للسماح للعظم بالالتئام بشكل كافٍ. سيقوم طبيبك أو أخصائي العلاج الطبيعي بتوجيهك بشأن جدول زمني تدريجي لتحمل الوزن.

9. كيف يتم تعقيم الصفيحة قبل الجراحة؟

تُعقم الصفيحة والأدوات الجراحية باستخدام طريقة التعقيم بالبخار (الأوتوكلاف) عند درجات حرارة وضغط محددين. تُتبع تعليمات الشركة المصنعة بدقة لضمان أعلى مستويات التعقيم والسلامة.

10. ما هي النتائج طويلة الأمد المتوقعة بعد استخدام هذه الصفيحة لكسر البيلون؟

تهدف هذه الصفيحة إلى تحسين النتائج الوظيفية وتقليل خطر المضاعفات طويلة الأمد مثل التهاب المفاصل ما بعد الصدمة. ومع ذلك، نظرًا لشدة كسور البيلون، فإن بعض المرضى قد يعانون من تصلب في المفصل، أو ألم مزمن، أو انخفاض في نطاق الحركة، حتى مع العلاج الناجح.

11. هل التصوير بالرنين المغناطيسي (MRI) آمن مع هذه الصفيحة؟

نعم، بما أن الصفيحة مصنوعة من سبائك التيتانيوم، فهي تعتبر متوافقة مع التصوير بالرنين المغناطيسي (MRI-compatible). ومع ذلك، قد تسبب بعض التشوهات في الصورة (artifact) حول منطقة الزرع، ولكنها عمومًا لا تمنع إجراء الفحص. يجب دائمًا إبلاغ فني التصوير بوجود الزرعة المعدنية.

12. كيف تساعد هذه الصفيحة في منع التهاب المفاصل ما بعد الصدمة؟

تساعد الصفيحة في منع التهاب المفاصل ما بعد الصدمة عن طريق توفير تثبيت مستقر يتيح إعادة بناء دقيقة للسطح المفصلي. استعادة الشكل التشريحي السليم للغضروف والمفصل يقلل من الضغوط غير الطبيعية على المفصل، والتي تعد عاملاً رئيسيًا في تطور التهاب المفاصل.
