تشوهات المستوى المائل: دليلك الشامل لتصحيح انحرافات العظام المعقدة مع الأستاذ الدكتور محمد هطيف في صنعاء

الخلاصة الطبية السريعة: تشوهات المستوى المائل هي انحرافات عظمية ثلاثية الأبعاد تظهر في أكثر من مستوى، وتتطلب تشخيصًا دقيقًا وعلاجًا جراحيًا متخصصًا لتصحيحها. يتفوق الأستاذ الدكتور محمد هطيف في صنعاء باستخدام طرق متقدمة مثل طريقة بالي البيانية لضمان أفضل النتائج للمرضى.

مقدمة لـ تشوهات المستوى المائل

في عالم جراحة العظام المتقدمة، يمثل فهم وتصحيح انحرافات العظام تحديًا فريدًا يتطلب دقة ومهارة استثنائية. تعتبر تشوهات المستوى المائل من أكثر هذه الانحرافات تعقيدًا، حيث لا تلتزم بحدود المستويات التشريحية التقليدية التي نراها في الأشعة السينية العادية. عندما نتحدث عن تشوهات العظام، فإننا غالبًا ما نفكر في انحرافات واضحة في مستوى واحد، مثل تقوس الساقين (التقوس للداخل أو للخارج). ومع ذلك، فإن الواقع السريري أكثر تعقيدًا، حيث تتواجد العديد من التشوهات في "مستوى مائل" لا يظهر بوضوح في الأشعة الأمامية أو الجانبية وحدها.

إن إتقان التعامل مع هذه التشوهات هو ما يميز الجراح الماهر عن الخبير في إعادة بناء الأطراف. فالتشوهات الزاوية لا تحترم المستويات ثنائية الأبعاد التي نعتمد عليها في صور الأشعة التقليدية. بينما يمكن أن تحدث التشوهات الزاوية في أي مستوى، فإن المستويات المرجعية القياسية في جراحة العظام هي المستويان التشريحيان: المستوى الإكليلي (الأمامي) والمستوى السهمي (الجانبي). وتتوافق صور الأشعة السينية القياسية مع هذه المستويات، وهي الأشعة الأمامية الخلفية (AP) والأشعة الجانبية (LAT).

يعد الخطأ المفاهيمي الشائع لدى العديد من الأطباء والمتدربين هو سوء تفسير التشوهات الزاوية أحادية الذروة. فعندما يكون الانحراف مرئيًا في كل من صور الأشعة الأمامية والخلفية (AP) والجانبية (LAT)، فغالبًا ما يُشار إليه — وبشكل غير صحيح — على أنه "تشوه زاوي ثنائي المستوى".

هذا فهم خاطئ جوهري من الناحية الميكانيكية الحيوية.

هذه التشوهات التي يُطلق عليها "ثنائية المستوى" هي في الواقع تشوهات زاوية أحادية المستوى تقع في مستوى مائل (مستوى موجه في مكان ما بين المستويين الأمامي والسهمي الحقيقيين). إن فهم هذا المفهوم هو حجر الزاوية في مبادئ بالي لتصحيح التشوهات. إذا تعاملت مع تشوه المستوى المائل على أنه تشوهان منفصلان (أحدهما إكليلي والآخر سهمي)، فسوف تقوم حتمًا بإحداث إزاحة أو تشوهات ثانوية أو انحراف في المحور الميكانيكي (MAD) أثناء عملية قطع العظم والتثبيت.

تخيل أنك تنظر إلى عظم منحرف من زوايا مختلفة. إذا أمكن الحصول على صورة شعاعية عمودية تمامًا على هذا المستوى المائل، فسيتم قياس الحجم الحقيقي والأقصى للتشوه مباشرة. وعلى العكس من ذلك، فإن صورة شعاعية مأخوذة بشكل مثالي في خط واحد مع مستوى الانحراف ستظهر عظمًا مستقيمًا تمامًا بدون أي تشوه زاوي.

في صنعاء، يعتبر الأستاذ الدكتور محمد هطيف رائدًا في تشخيص وعلاج هذه التشوهات المعقدة، مستخدمًا أحدث التقنيات والمبادئ الجراحية لضمان أفضل النتائج للمرضى.

فهم تشوهات المستوى المائل ما هي وكيف تحدث

لفهم تشوهات المستوى المائل بشكل أعمق، يجب أن ندرك أن جسم الإنسان ثلاثي الأبعاد، وكذلك التشوهات التي تصيب عظامه. التشوه ليس مجرد "انحناء" بسيط، بل هو انحراف معقد يؤثر على وظيفة الطرف ويسبب الألم ومشاكل في المشي والحركة.

ما هو المستوى المائل ولماذا هو مهم

المستوى المائل هو مستوى يقع بين المستويين التشريحيين الرئيسيين: المستوى الإكليلي (الأمامي/الخلفي) والمستوى السهمي (العلوي/السفلي). تخيل أنك تنظر إلى ساق شخص من الأمام (المستوى الإكليلي) ثم من الجانب (المستوى السهمي). إذا كان هناك انحناء يظهر في كلتا الصورتين، فهذا لا يعني وجود انحناءين منفصلين، بل انحناء واحد يقع في مستوى مائل يجمع بين الاتجاهين.

لماذا هذا الفهم بالغ الأهمية؟
لأن التشخيص الخاطئ يؤدي إلى علاج خاطئ. إذا اعتقد الجراح أن هناك تشوهين منفصلين وحاول تصحيحهما بشكل مستقل، فإنه غالبًا ما سيخلق مشاكل جديدة مثل:
* الإزاحة (Translation): حيث لا تعود أجزاء العظم متراصفة بشكل صحيح.
* تشوهات ثانوية (Secondary Deformities): انحناءات جديدة غير مرغوب فيها.
* انحراف المحور الميكانيكي (Mechanical Axis Deviation - MAD): وهو انحراف في خط تحميل الوزن عبر المفصل، مما يؤدي إلى تآكل مبكر للمفاصل وألم مزمن.

إن فهم أن التشوه هو في مستوى مائل واحد يسمح للجراح بتخطيط عملية قطع عظم واحدة ودقيقة تصحح التشوه بالكامل، وتعيد المحاذاة الطبيعية للطرف. هذا هو جوهر ما يعلمه الأستاذ الدكتور محمد هطيف ويطبقه في ممارسته السريرية في صنعاء، لضمان أفضل النتائج الوظيفية والجمالية للمرضى.

الخطأ الشائع في فهم التشوهات ثنائية المستوى

العديد من المرضى، وحتى بعض الأطباء، يقعون في فخ تسمية التشوه الذي يظهر في كل من الأشعة الأمامية والجانبية بـ "التشوه ثنائي المستوى". هذا المصطلح مضلل لأنه يوحي بوجود مشكلتين منفصلتين تتطلبان حلين منفصلين. في الواقع، هو تشوه واحد معقد يقع في مستوى مائل.

مثال: إذا كان هناك انحناء في الساق يظهر كتقوس (Varus) في الأشعة الأمامية وكتقوس أمامي (Procurvatum) في الأشعة الجانبية، فهذا ليس تشوهين، بل هو تشوه واحد في المستوى المائل الأمامي الجانبي (Anterolateral). محاولة "تصحيح التقوس" ثم "تصحيح التقوس الأمامي" بشكل منفصل ستؤدي إلى نتائج غير مرضية.

يعتمد الأستاذ الدكتور محمد هطيف في صنعاء على فهم عميق لهذه المبادئ لتجنب هذه الأخطاء الشائعة، ويستخدم تقنيات تشخيصية متقدمة لتحديد الطبيعة الحقيقية للتشوه قبل أي تدخل جراحي.

كيف تتجلى التشوهات المائلة في الجسم

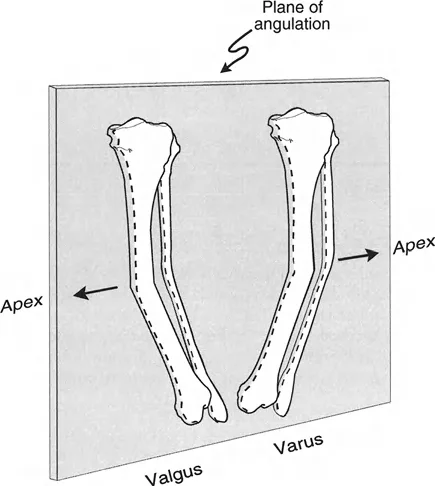

لفهم كيفية تصحيح العظم بدقة، يجب تحديد الاتجاه الذي تشير إليه ذروة الانحراف بدقة. اتجاه ذروة الانحراف هو المتجه على مستوى الانحراف الذي تشير إليه الذروة.

الاتجاهات التشريحية للتشوه

هناك اتجاهان محتملان لذروة كل مستوى زاوي قياسي:

• المستوى السهمي: يمكن أن تشير ذروة التشوه التشريحي في المستوى السهمي إما إلى الأمام أو إلى الخلف. سريريًا، يؤدي التشوه ذو الذروة الأمامية إلى التقوس الأمامي (Procurvatum)، بينما يؤدي التشوه ذو الذروة الخلفية إلى التقوس الخلفي (Recurvatum).
• المستوى الإكليلي (الأمامي): يمكن أن يشير اتجاه الذروة للتشوهات في المستوى الإكليلي إما إلى الوسط أو إلى الجانب. يؤدي التشوه ذو الذروة الوسطية إلى التقوس للداخل (Valgus)، بينما يؤدي التشوه ذو الذروة الجانبية إلى التقوس للخارج (Varus).

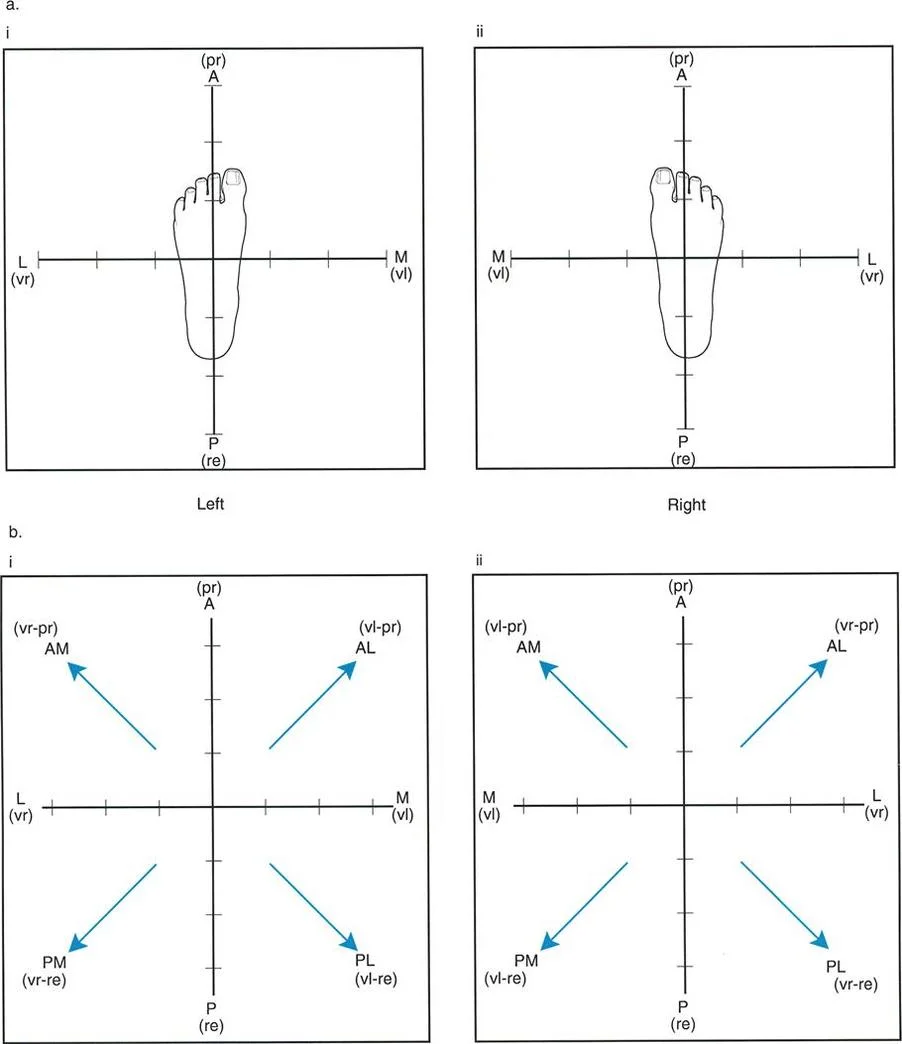

الاتجاهات الرباعية للتشوهات المائلة

نظرًا لأن تشوه المستوى المائل يوجد بين المستويين الأمامي والسهمي، يجب وصف اتجاه ذروته بمزيج من الاتجاهين التشريحيين. تقليديًا، يُذكر اتجاه المستوى السهمي أولاً.

هذا يعطينا أربعة أرباع رئيسية لاتجاهات ذروة المستوى المائل:

1. أمامي وسطي (Anteromedial - AM): تقوس أمامي (Procurvatum) + تقوس للداخل (Valgus).
2. أمامي جانبي (Anterolateral - AL): تقوس أمامي (Procurvatum) + تقوس للخارج (Varus).
3. خلفي وسطي (Posteromedial - PM): تقوس خلفي (Recurvatum) + تقوس للداخل (Valgus).
4. خلفي جانبي (Posterolateral - PL): تقوس خلفي (Recurvatum) + تقوس للخارج (Varus).

لتصور ذلك، يمكن رسم رسم بياني مع تسمية اتجاه الذروة على المحاور، يمثل مقطعًا عرضيًا مستعرضًا للطرف كما لو كنت تنظر إلى قدمي المريض من الأعلى.

إن تحديد هذه الاتجاهات بدقة هو الخطوة الأولى نحو تخطيط جراحي ناجح، وهو مجال يتطلب خبرة عالية يمتلكها الأستاذ الدكتور محمد هطيف في صنعاء.

الطرق التشخيصية الدقيقة لـ تشوهات المستوى المائل

إن قياس حجم التشوه بدقة أمر بالغ الأهمية لتخطيط العلاج. في حالة التشوهات التي تقع بالكامل في مستوى تشريحي واحد (مثل تقوس الساق الواضح في الأشعة الأمامية فقط)، يمكن قياس حجم الانحراف مباشرة من الأشعة السينية. ومع ذلك، في حالات تشوهات المستوى المائل، فإن حجم الانحراف المقاس في الأشعة الأمامية والجانبية هو مجرد "إسقاط" للتشوه الحقيقي. يجب قياس الحجم الحقيقي نظريًا في المستوى المائل نفسه.

أهمية القياس الدقيق للتشوه

معرفة أحجام الانحراف المقاسة من الأشعة الأمامية والجانبية، يمكن حساب حجم الانحراف الحقيقي في المستوى المائل باستخدام صيغ مثلثية بسيطة. هذه الصيغ معقدة وتتطلب آلة حاسبة علمية، مما يجعلها غير عملية دائمًا في البيئة السريرية المزدحمة.

القاعدة الحرجة: حجم التشوه المائل الحقيقي (obl) هو دائمًا أكبر من الحجم المسقط في أي من المستويين المرجعيين الفرديين. هذا يعني أن التشوه الحقيقي أسوأ مما يبدو في أي صورة شعاعية منفردة.

بناءً على هذه الحسابات، أنتج بار وبريتفوس (1989) مخططًا بيانيًا، وطور إليزاروف (1992) جدولًا شاملاً لتحديد قيم التشوه المائل الحقيقي وزاوية المستوى المائل لمجموعات مختلفة من زوايا الأشعة الأمامية والجانبية.

بينما تلغي هذه الطرق الحاجة إلى آلة حاسبة علمية، إلا أنها تتطلب منك الاحتفاظ بالمخطط البياني أو الجدول أو الصيغ المحددة في العيادة أو غرفة العمليات. ولأن هذه المواد غالبًا ما تكون في غير مكانها أو غير متوفرة، فإن تحليل المستوى المائل غالبًا ما يتم تخطيه من قبل الجراحين المشغولين - مما يؤدي إلى تصحيحات غير مثالية، وانحراف ميكانيكي متبقي للمحور (MAD)، وزوايا توجيه مفصلية سيئة (مثل mLDFA أو MPTA).

لحل هذه المشكلة، طور الدكتور درور بالي طريقة عملية وسهلة الاستخدام للغاية.

طريقة بالي البيانية الحل العملي والدقيق

لفهم التشوه قبل الجراحة وتنفيذ قطع عظم مثالي في مركز دوران الانحراف (CORA)، من الضروري تحديد المستوى والاتجاه والحجم الدقيق لتشوه المستوى المائل.

طور بالي (1990، 1992) طريقة بديلة وبسيطة ودقيقة للغاية لا تتطلب حفظ الصيغ، ولا آلات حاسبة علمية، ولا مخططات بيانية منشورة. تُعرف هذه الطريقة بـ الطريقة البيانية (Graphic Method). كل ما تحتاجه هو قطعة ورق وقلم رصاص ومسطرة (معلمة بالملليمترات) ومنقلة.

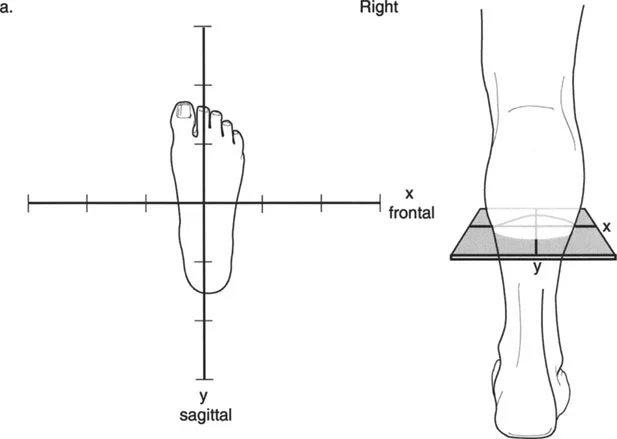

الخطوة 1: الرسم البياني المتعامد
ارسم رسمًا بيانيًا بمحاور متعامدة (متعامدة).
* يمثل المحور السيني المستوى الإكليلي (الأمامي).
* يمثل المحور الصادي المستوى السهمي.
* يمثل السطح المستوي للورقة نفسها المستوى المستعرض (المنظر المحوري).

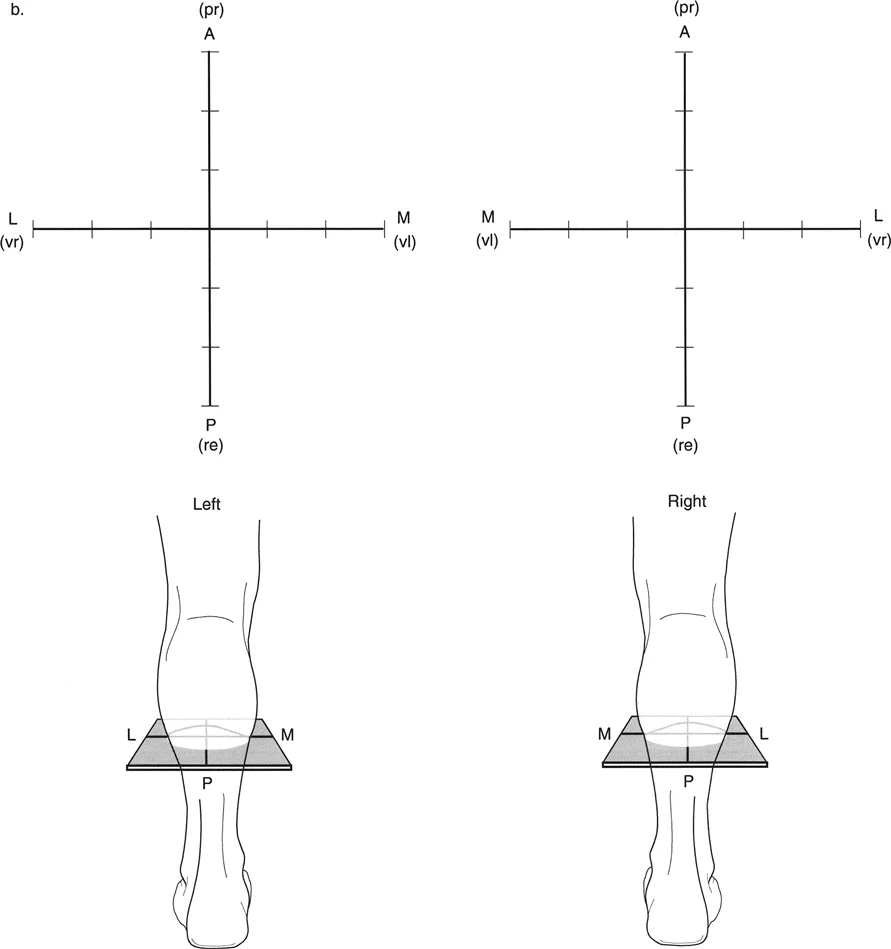

الخطوة 2: تسمية اتجاهات الذروة
قم بتسمية طرفي كل محور باتجاه ذروة الانحراف (A = أمامي، P = خلفي، M = وسطي، L = جانبي).
* خطوة حاسمة: تخيل أنك تنظر إلى طرف المريض من الأعلى.
* تختلف تسمية المحور السيني (المستوى الأمامي) للأطراف اليمنى واليسرى لأن الاتجاهين الوسطي والجانبي هما صورتان معكوسان.
* تسمية المحور الصادي (المستوى السهمي) متطابقة لكلا الطرفين (الأمامي دائمًا للأعلى، الخلفي دائمًا للأسفل).
* ملاحظة: التقوس للخارج (Varus) هو ذروة جانبية، التقوس للداخل (Valgus) هو ذروة وسطية. التقوس الخلفي (Recurvatum) هو ذروة خلفية، التقوس الأمامي (Procurvatum) هو ذروة أمامية.

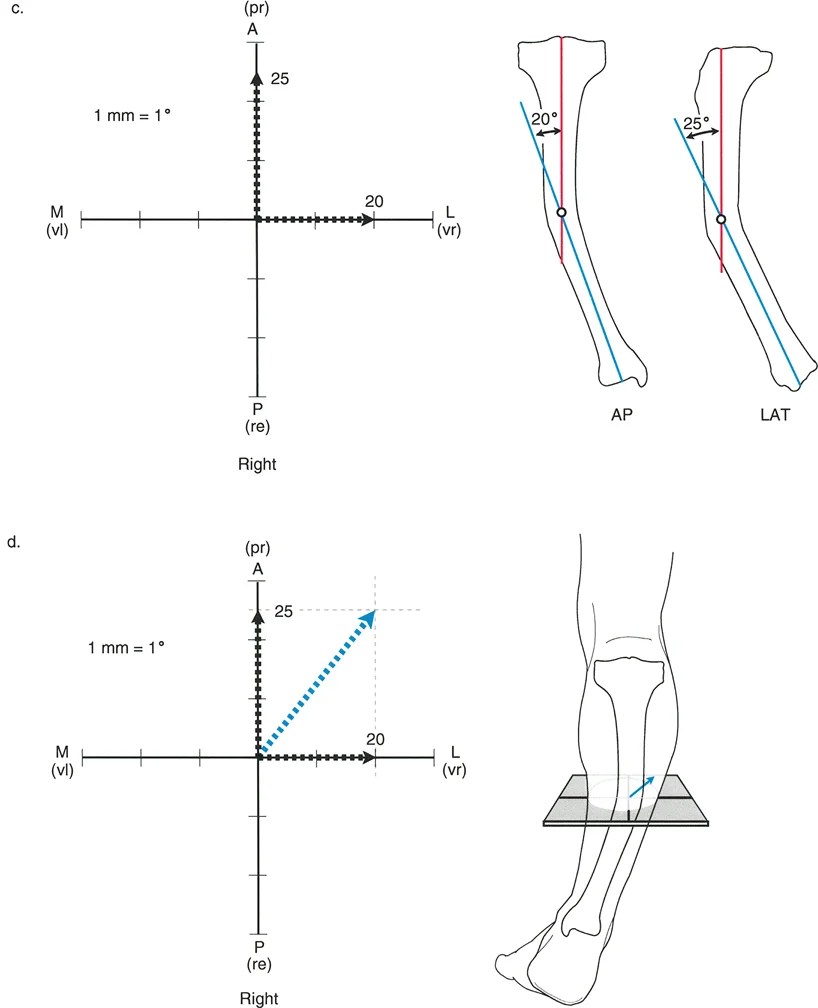

الخطوة 3: رسم أحجام الانحراف
حدد حجم الانحراف المقاس في الأشعة الأمامية على المحور السيني، وحجم الانحراف المقاس في الأشعة الجانبية على المحور الصادي.
* استخدم مقياسًا صارمًا: 1 ملم = 1 درجة.
* يجب وضع العلامة على الطرف من المحور المرجعي الذي يتوافق مع اتجاه ذروة الانحراف. على سبيل المثال، إذا أظهرت الأشعة الأمامية 20 درجة من التقوس للخارج (ذروة جانبية)، فضع علامة على بعد 20 ملم من نقطة الأصل على الجانب الجانبي للمحور السيني. إذا أظهرت الأشعة الجانبية 25 درجة من التقوس الأمامي (ذروة أمامية)، فضع علامة على بعد 25 ملم من نقطة الأصل على الجانب الأمامي للمحور الصادي.

الخطوة 4: رسم المتجه
ارسم خطًا مستقيمًا من نقطة أصل الرسم البياني (0,0) إلى إحداثيات التقاطع (س، ص) التي تتوافق مع أحجام الأشعة الأمامية والجانبية التي رسمتها. ضع سهمًا في نهاية هذا الخط. يمثل هذا المتجه المستوى الحقيقي للتشوه المائل.

الخطوة 5: قياس المستوى والحجم
الآن، استخرج بيانات التشوه الحقيقي مباشرة من الرسم البياني:
1. الاتجاه (pln): استخدم منقلة لقياس الزاوية بين خط المتجه الذي رسمته للتو والمحور السيني (المستوى الأمامي). هذه الزاوية (pln_F) هي اتجاه المستوى المائل الحقيقي.
2. الحجم (obl): قم بقياس طول خط المتجه بالملليمترات باستخدام المسطرة. نظرًا لأن مقياسك هو 1 ملم = 1 درجة، فإن هذا الطول بالملليمترات يساوي الحجم الحقيقي للتشوه بالدرجات.
3. اتجاه الذروة: الربع الذي يقع فيه المتجه (على سبيل المثال، أمامي جانبي، AL) يحدد الاتجاه الحقيقي لذروة التشوه.

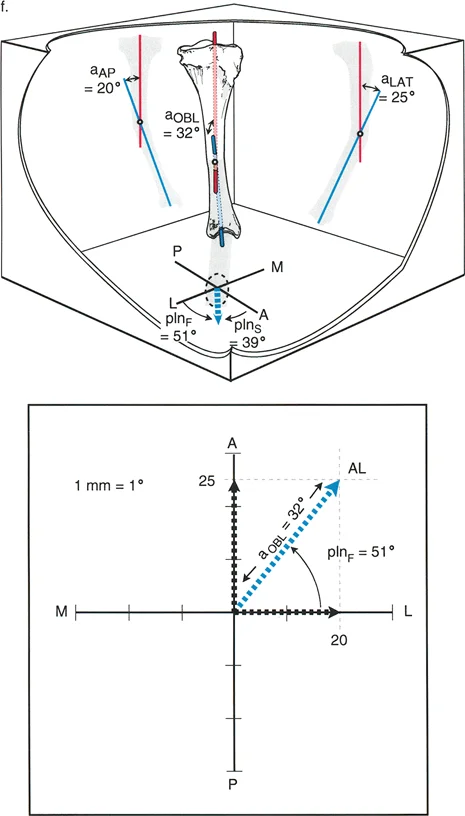

تصور مخطط الصندوق ثلاثي الأبعاد
لتصور ما تفعله الطريقة البيانية حقًا، تخيل العظم داخل صندوق ثلاثي الأبعاد شفاف. يتم إسقاط الأشعة الأمامية على الجدار الخلفي، ويتم إسقاط الأشعة الجانبية على الجدار الجانبي. يوجد التشوه الحقيقي قطريًا عبر مركز الصندوق. الطريقة البيانية هي ببساطة النظر إلى أرضية هذا الصندوق (المستوى المستعرض) ورسم المتجهات.

تسمح هذه الطريقة للأستاذ الدكتور محمد هطيف في صنعاء بتحديد خطة جراحية دقيقة ومخصصة لكل مريض، مما يقلل من الأخطاء ويحسن النتائج بشكل كبير.

فهم دقة طريقة بالي البيانية

قد تتساءل: كيف يمكن لقياس بسيط بالمسطرة أن يحل محل حسابات المثلثات المعقدة؟

الطريقة البيانية هي تقريب يعتمد على خطية دالة الظل المثلثية للزوايا بين 0 درجة و 45 درجة. إذا أزلنا "tan" من المعادلات المثلثية، فإنها تتبسط إلى نظرية فيثاغورس ($a^2 + b^2 = c^2$) ونسبة arctan بسيطة. بالنسبة للزوايا الأقل من 45 درجة، تكون دالة arctan خطية تقريبًا.

هل هي دقيقة بما يكفي للجراحة؟ نعم.
* الخطأ يقع ضمن 4 درجات لجميع القيم المجمعة للانحرافات الأمامية والجانبية الأقل من 45 درجة.
* الخطأ يقع ضمن درجتين إذا كان أحد المتغيرات أقل من 45 درجة والآخر أقل من 20 درجة.
* الخطأ يقع ضمن 3 درجات إذا كان أحد المتغيرات أقل من 30 درجة والآخر أقل من 45 درجة.

لجميع الأغراض السريرية والجراحية العملية، يعتبر هامش الخطأ من 2-3 درجات ضمن التسامح المقبول لتنفيذ قطع العظم وتطبيق المثبت. توفر الطريقة البيانية مخططًا فوريًا وقابلاً للتنفيذ للجراح.

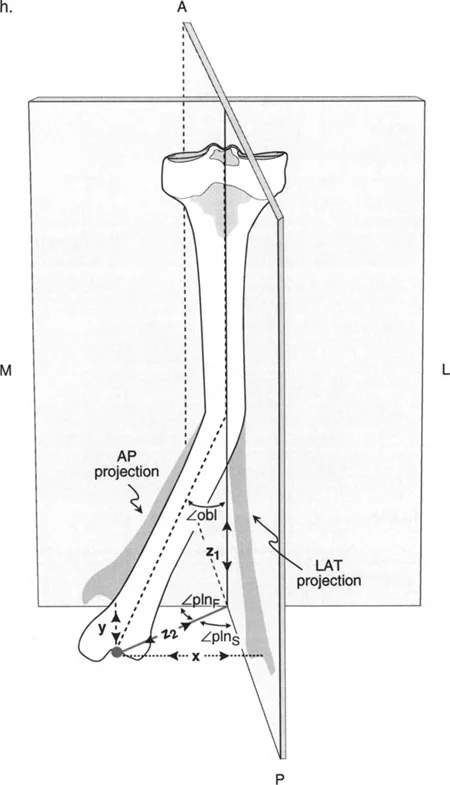

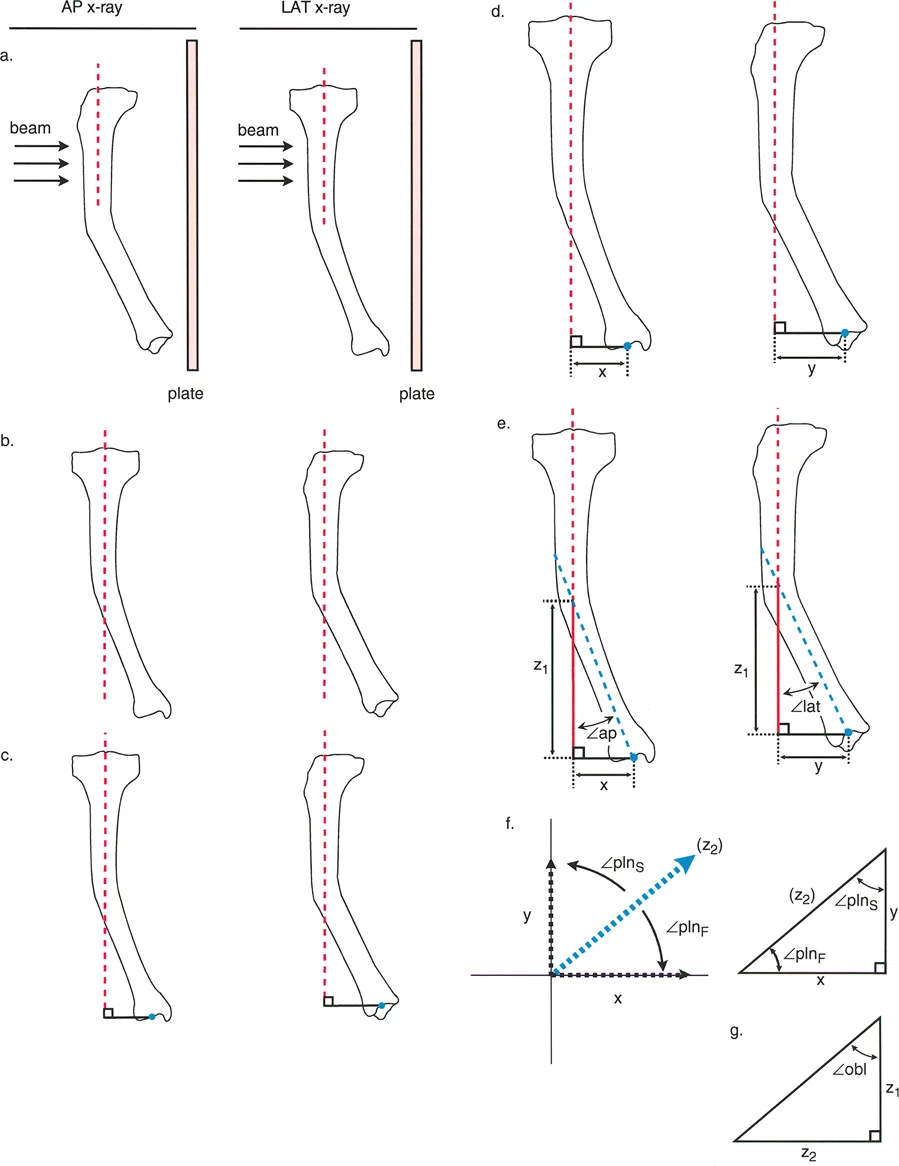

طريقة قاعدة المثلث لإليزاروف تحدياتها

توجد طريقة بديلة لكل من الطرق المثلثية والبيانية وهي طريقة قاعدة المثلث (Base of Triangle Method)، والتي اقترحها جافريل إليزاروف (1992) لأول مرة. هذه الطريقة دقيقة مثل الطريقة المثلثية ولا تتطلب رياضيات معقدة، لكنها تعتمد بشكل كبير على تقنيات أشعة سينية محددة.

الخطوات الأساسية:
1. صور شعاعية متعامدة: الحصول على صور شعاعية أمامية وجانبية بحيث يكون شعاع الأشعة السينية موجهًا بشكل عمودي تمامًا على المحور الطولي لقطعة العظم القريبة أو البعيدة عن ذروة الانحراف (CORA). يجب أن يكون الشعاع عموديًا على نفس قطعة العظم في كلا المنظرين.
2. تمديد المحور: تمديد المحور التشريحي للقطعة المستقيمة تمامًا عبر التشوه نحو القطعة الأخرى في كلا الصورتين الشعاعيتين.
3. إسقاط عمودي: رسم خط عمودي على هذا الخط الطولي الممتد، ينتهي عند نقطة مرجعية مقابلة على قطعة العظم الأخرى (عادة مركز المفصل المجاور، مثل الكاحل).
4. قياس الانحرافات (س وص): قياس طول هذا الخط العمودي في المنظر الأمامي (نسميه س) وفي المنظر الجانبي (نسميه ص).
5. قياس المسافة الطولية (ع1): قياس المسافة على طول المحور الطولي من ذروة الانحراف (CORA) نزولاً إلى نقطة التقاطع مع الخط العمودي.
6. تحليل المتجه: رسم س وص على رسم بياني متعامد (تمامًا مثل الطريقة البيانية). يعطيك المتجه الناتج عن هذين الخطين (ع2) اتجاه المستوى المائل.
7. حساب الحجم: رسم ع1 وع2 على رسم بياني جديد، متعامدين مع بعضهما البعض. توصيلهما لتشكيل مثلث قائم الزاوية. الزاوية المتكونة مقابل ع2 هي الحجم الحقيقي لانحراف المستوى المائل (obl).

قيود طريقة المثلث
بينما تتمتع طريقة قاعدة المثلث بأناقة رياضية، إلا أنها تعاني من قيود سريرية شديدة: الاعتماد على الشعاع.
تتطلب هذه الطريقة أن يكون شعاع الأشعة السينية عموديًا تمامًا على أحد أجزاء العظم. إذا كان الطرف مدورًا أو كان الشعاع مائلاً (وهو أمر شائع بشكل لا يصدق لدى المرضى الذين يعانون من تشوهات شديدة)، فإنه يُدخل خطأً لا يمكن التنبؤ به يتضخم مع زيادة الانحراف. نظرًا لصعوبة التحكم في زاوية شعاع الأشعة السينية بدقة في طرف مشوه، تظل طريقة بالي البيانية هي المعيار السريري المفضل لدى الأستاذ الدكتور محمد هطيف في صنعاء، لضمان أعلى مستويات الدقة والأمان للمرضى.

خيارات علاج تشوهات المستوى المائل الحلول الجراحية المتقدمة

إن فهم المستوى الحقيقي وحجم التشوه المائل هو نصف المعركة فقط. الهدف النهائي هو التصحيح الجراحي. ووفقًا لمبادئ بالي، يجب أن يتم تصحيح التشوه الزاوي بشكل مثالي في مركز دوران الانحراف (CORA). عندما يمر قطع العظم ومحور تصحيح الانحراف (ACA) عبر مركز دوران الانحراف، يستقيم العظم دون إحداث إزاحة.

مبادئ بالي لتصحيح التشوهات الجراحية

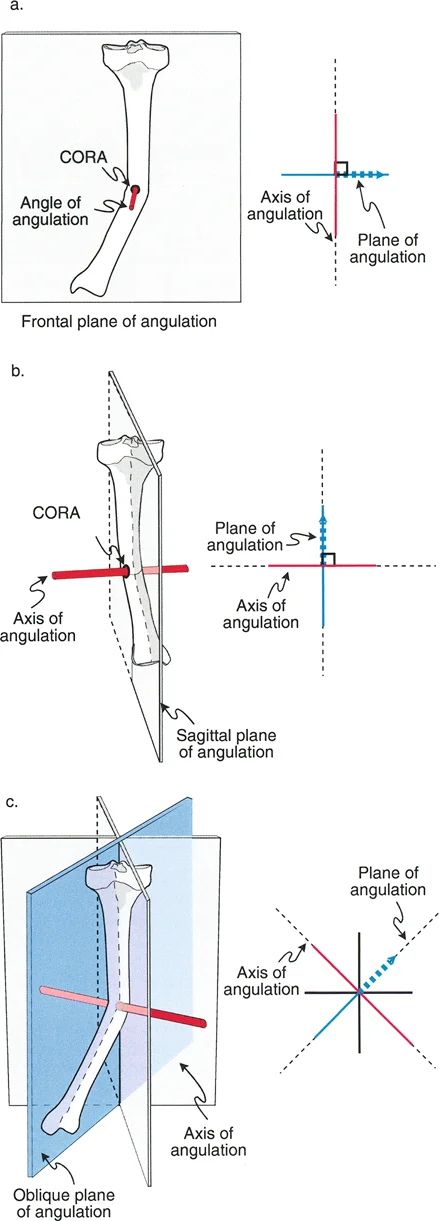

محور الانحراف: هو الخط الوهمي الذي حدث حوله التشوه. محور الانحراف يكون دائمًا عموديًا تمامًا على مستوى الانحراف.
* إذا كان التشوه في المستوى الأمامي فقط، فإن محور الانحراف يكون في المستوى السهمي.
* إذا كان التشوه في المستوى السهمي فقط، فإن محور الانحراف يكون في المستوى الأمامي.
* بالنسبة لتشوه المستوى المائل، فإن محور الانحراف يكون مائلاً، موجهًا بزاوية 90 درجة تمامًا للمستوى المائل المحسوب (pln).

وضع المفصلات للتثبيت الخارجي:
إذا كنت تستخدم مثبتًا أحادي الجانب أو إطارًا دائريًا (مثل جهاز إليزاروف) بمفصلات قياسية، فيجب وضع المفصلات تمامًا على محور تصحيح الانحراف (ACA).
* لتصحيح تشوه المستوى المائل بمفصلة أحادية المحور، يجب تركيب خط المفصلة عموديًا على المستوى المائل الحقيقي المحسوب بواسطة الطريقة البيانية.
* إذا قمت بتركيب المفصلات بالتوازي مع المستوى الإكليلي (خطأ شائع)، فسوف تصحح فقط مكون التقوس للخارج/للداخل، تاركًا التقوس الأمامي/الخلفي دون علاج، أو ما هو أسوأ، إحداث إزاحة.

يتمتع الأستاذ الدكتور محمد هطيف بخبرة واسعة في استخدام هذه التقنيات المتقدمة في صنعاء، مما يضمن تخطيطًا وتنفيذًا جراحيًا لا تشوبه شائبة.

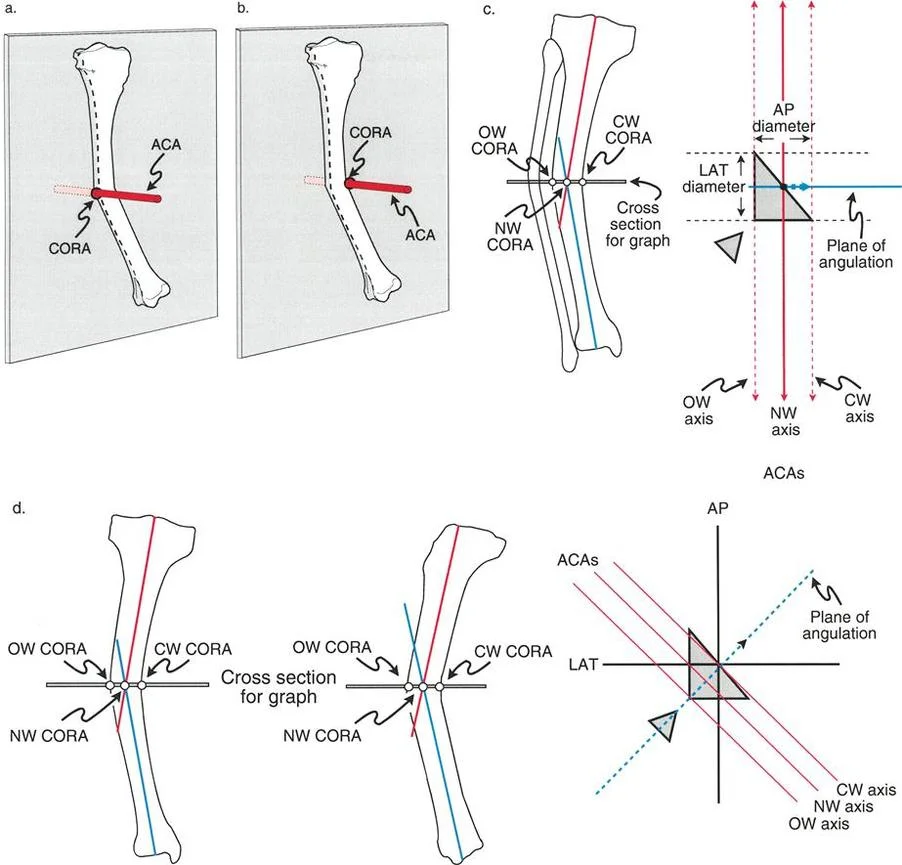

تصميم شق العظم الأوستيوتومي

نظرًا لأن تشوه المستوى المائل هو تشوه أحادي المستوى، يمكن تصحيحه بالكامل بمحور واحد وقطع عظم واحد.
* قطع العظم الوتدي الفاتح (Opening Wedge): يتم وضع محور تصحيح الانحراف (ACA) على القشرة المحدبة للمستوى المائل.
* قطع العظم الوتدي الغالق (Closing Wedge): يتم وضع محور تصحيح الانحراف (ACA) على القشرة المقعرة للمستوى المائل.
* المحايد (Dome/Focal Dome): يمر محور تصحيح الانحراف (ACA) مباشرة عبر المحور المركزي للعظم عند مركز دوران الانحراف (CORA).

تضمن هذه الأساليب الجراحية، التي يتقن
